Пускатель ПМА 6200

ПМА-6200 160А 2з+2р: пускатель 90кВт

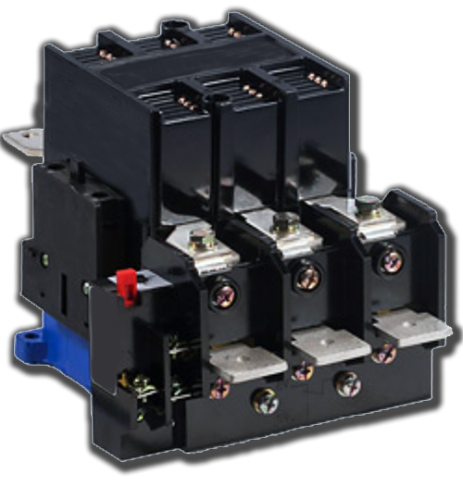

Магнитный пускатель ПМА-6200 160А 2з+2р - это нереверсивный электромеханический аппарат шестой величины, разработанный для дистанционного пуска, остановки и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором в стационарных установках напряжением до 660В переменного тока частотой 50Гц. На заводе «Электроконтактор» мы рассматриваем данное устройство как надежное решение для систем управления мощным крановым, насосным, вентиляционным и компрессорным оборудованием .

Исполнение ПМА-6200 - это нереверсивный пускатель открытого исполнения IP00, со встроенным тепловым реле, с контактной группой 2з+2р (два нормально замкнутых и два нормально разомкнутых вспомогательных контакта). Модель рассчитана на напряжение втягивающей катушки 220В или 380В переменного тока (по заказу). Пускатели серии ПМА-6000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации. Монтаж на DIN-рейку или винтами на панель упрощает их интеграцию в шкафы управления.

Пускатели выходят с производства в исполнениях:

• Закрытое с реле;

• Открытое с реле;

• Закрытое без реле;

• Открытое без реле;

Технические характеристики ПМА-6200 160А

Пускатели серии ПМА-6200 обладают следующими параметрами:

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Режим работы: повторно-кратковременный ПВ 40%
• Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255.
• Тип пускателя: ПМА 6200
• Номинальный ток главной цепи (АС-3, 380В): 160А
• Номинальный ток главной цепи (АС-1, 400В): 180А
• Номинальное рабочее напряжение (Ue): до 660 В, 50/60 Гц
• Напряжение втягивающей катушки: 220 В или 380 В (переменного тока, по заказу)
• Макс. мощность двигателя: при 220В (АС-3) до 75 кВт
• Макс. мощность двигателя: при 380В (АС-3) до 90 кВт
• Макс. мощность двигателя: при 660В (АС-3) до 100 кВт
• Вспомогательные контакты: 2 нормально замкнутых (НЗ/з) + 2 нормально разомкнутых (НО/р)
• Наличие теплового реле: Да
• Исполнение: Нереверсивное
• Степень защиты: IP00 (открытое исполнение)
• Климатическое исполнение: УХЛ4 (от -40°C до +40°C)
• Класс износостойкости: А, Б или В (по заказу)
• Механическая износостойкость: до 5 000 000 циклов ВО
• Коммутационная износостойкость (АС-3): до 200 000 циклов ВО
• Время срабатывания: 13-33 мс
• Способ монтажа: DIN-рейка 35 мм или винтовое крепление

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Габаритные размеры

Конструктивные особенности и преимущества

1. Встроенное тепловое реле: Ключевая особенность ПМА-6200 - наличие встроенного теплового реле с диапазоном регулирования 136-160 А. Оно защищает двигатель от длительных перегрузок, асимметрии фаз, затянутого пуска и заклинивания ротора.
2. Высокая коммутационная способность: Пускатель способен управлять двигателями мощностью до 90 кВт при 380В, что делает его идеальным выбором для мощных насосов, вентиляторов, компрессоров и крановых механизмов.
3. Контактная группа 2з+2р: Наличие 4 вспомогательных контактов позволяет реализовывать схемы управления с цепями сигнализации и электрической блокировки без применения дополнительных контактных приставок.
4. Открытое исполнение IP00: Пускатель предназначен для монтажа внутри шкафов управления, что обеспечивает компактную компоновку систем автоматизации.
5. Высокая износостойкость: Пускатели серии ПМА-6000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации.
6. Нулевая защита: При исчезновении напряжения или его снижении до (0,3-0,75) Uc пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания.
7. Совместимость с микропроцессорной техникой: Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.

Области применения ПМА-6200 160А

На заводе «Электроконтактор» мы рекомендуем применять эту модель для :

• Кранового и подъемного оборудования: Управление механизмами подъема и передвижения мостовых кранов, кран-балок, тельферов.
• Насосного оборудования: Управление мощными насосами водоснабжения, дренажными, циркуляционными насосами.
• Вентиляционных систем: Пуск и остановка приточных и вытяжных вентиляторов большой производительности.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами мощностью до 90 кВт.
• Конвейерных линий: Управление ленточными транспортерами высокой производительности.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) и систем автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ4 - для эксплуатации в районах с умеренным и холодным климатом .
• Температура эксплуатации: от -40°C до +40°C .
• Высота над уровнем моря: Не более 2000 м .
• Рабочее положение: Вертикальная плоскость с отклонением не более 15° в любую сторону .
• Среда эксплуатации: Недопустимо содержание агрессивных газов в высоких концентрациях .
• Регламент обслуживания: Раз в 6 месяцев.

Меры безопасности

• Контроль напряжения: Все операции по осмотру и устранению неисправностей производите только при отсутствии напряжения в главной цепи и цепи управления .
• Заземление: Обеспечить надежное заземление корпуса пускателя и двигателя отдельным проводником.
• Подключение катушки: При подключении катушки строго соблюдайте схему в соответствии с ее номинальным напряжением (220В или 380В) .
• Защита от самозапуска: При срабатывании тепловой защиты пускатель не должен включиться автоматически. Используйте тепловое реле с ручным возвратом.

Порядок работы

• После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя, который при этом замыкает главные и вспомогательные контакты.
• Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.
• При размыкании цепи питания катушки управления пускателя, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.

Наш завод гарантирует:

• Оригинальное качество: Мы являемся прямыми производителями, что исключает риск приобретения контрафактной продукции.
• Техническая поддержка: Наши инженеры готовы проконсультировать по вопросам монтажа, эксплуатации и подбора схем управления для конкретных условий работы.
