Пускатель ПМА-6502 160А 2з+2р IP00 купить с доставкой по Москве и РФ

Цена: 23354,7 руб. (с НДС)

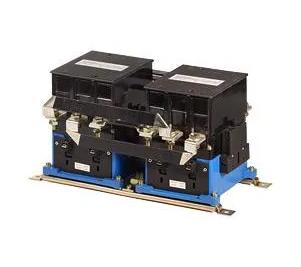

Пускатель ПМА-6502 160А 2з+2р реверсивный

Электромагнитный пускатель ПМА-6502 с номинальным током 160А - аппарат, который мы рекомендуем для дистанционного реверсивного управления мощными трёхфазными двигателями в стационарных установках, где не требуется встроенная тепловая защита, но необходима максимальная надёжность блокировки контакторов.

Пускатель ПМА-6502 предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью до 75кВт (при 380В), а также для коммутации других электрических цепей при напряжении до 660В переменного тока частотой 50Гц. Данная модель относится к 6-й величине (160А). Индекс «5» во втором разряде маркировки означает реверсивное исполнение без теплового реле с электрической и механической блокировкой. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки в закрытые распределительные шкафы и на панели управления в отапливаемых помещениях, защищённых от воды, пыли и посторонних предметов. Пускатель поставляется без встроенных кнопок управления.

Расшифровка обозначения ПМА-6502

Понимание маркировки поможет вам точно идентифицировать оборудование при заказе:

ПМА - пускатель магнитный серии ПМА.
6 - величина пускателя по номинальному току (160А).
5 - реверсивный, без теплового реле, с электрической и механической блокировкой.
0 - степень защиты IP00 (открытое исполнение, без кнопок).
2 - переменный ток цепи управления, напряжение главной цепи до 660В.

Технические характеристики ПМА-6502 160А (2з+2р) IP00

Производство: ООО Завод «Электроконтактор», г. Челябинск

Страна производитель: Россия
Режим работы: повторно-кратковременный ПВ 40%
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями: по ГОСТ 14255
Тип: Реверсивный, без теплового реле
Номинальный ток главной цепи (АС-3), Ie: 160А
Условный тепловой ток (АС-1), Ith: 180А
Номинальное рабочее напряжение, Ue: до 660В переменного тока
Коммутационная мощность при 380В (АС-3): 75кВт
Напряжение катушки управления, Uc: 36/110/127/220/380В (по заказу), 50Гц
Количество вспомогательных контактов: 2 нормально разомкнутых (НО) + 2 нормально замкнутых (НЗ)
Количество силовых полюсов: 3
Степень защиты: IP00
Тепловое реле в комплекте: Нет
Блокировка контакторов: Механическая и электрическая
Механическая износостойкость: 2 000 000 циклов ВО
Коммутационная износостойкость (АС-3): Высокая
Способ монтажа: Винтовой (М5)
Климатическое исполнение: УХЛ4, У3 (по заказу)

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

Пускатель ПМА-6502 с контактной группой 2з+2р и двойной блокировкой обладает рядом инженерных преимуществ:

Реверсивное исполнение с двойной блокировкой. Реверс обеспечивается за счёт использования двух контакторов и их поочерёдного включения с изменением порядка чередования фаз на обмотках статора . Механическая и электрическая блокировка исключает одновременное включение обоих контакторов, предотвращая короткое замыкание.
Отсутствие встроенного теплового реле. Индекс «5» означает, что пускатель поставляется без тепловой защиты. Это даёт вам полную свободу в выборе внешней системы защиты двигателя - вы можете установить тепловое реле серий РТТ или РТЛ с нужным диапазоном уставок.
Развитая система вспомогательных контактов (2з+2р). Наличие двух замыкающих и двух размыкающих контактов позволяет гибко строить схемы управления: организовывать цепи блокировки, сигнализации и дистанционного контроля состояния аппарата.
Высокая износостойкость. Пускатели серии ПМА-6000 отличаются высокой механической и коммутационной износостойкостью, что обеспечивает длительный срок службы даже в условиях интенсивной эксплуатации. Механическая износостойкость достигает 2 млн циклов.
Пригодность для работы с микропроцессорной техникой. При установке ограничителей перенапряжения пускатель может использоваться в системах управления с применением микропроцессорной техники.

Области применения оборудования

ПМА-6502 160А рекомендуется для управления мощным промышленным оборудованием:

Крановое оборудование (механизмы подъёма и передвижения кранов, лифты, эскалаторы).
Конвейерные системы с высокой нагрузкой.
Насосные станции и компрессоры.
Вентиляционные установки и дымососы.
Станки с мощным приводом.
Системы автоматического ввода резерва (АВР).

Условия эксплуатации и обслуживания

Для обеспечения заявленного ресурса необходимо соблюдать следующие эксплуатационные требования:

Рабочее положение: монтаж на вертикальной плоскости с отклонением не более 15° в любую сторону.
Среда: неагрессивная и невзрывоопасная, без токопроводящей пыли.
Высота над уровнем моря: не более 2000 м; допускается применение на высоте до 4300 м при снижении базовых рабочих токов на 10% (для напряжения до 380В).
Температура: от -40 до +55 °C для исполнения IP00.
Условия использования: в отапливаемых помещениях, внутри защищённого электрошкафа (IP00 не обеспечивает защиту от пыли и влаги).
Вибрация: допускается вибрация мест крепления с частотой до 100 Гц при ускорении не более 1g, воздействие ударных нагрузок с ускорением до 3g при длительности импульса 2-20 мс.

Регламент обслуживания:

Проводите визуальный осмотр контактной группы и проверку затяжки винтовых соединений не реже одного раза в 3–6 месяцев при интенсивной эксплуатации.
Контролируйте состояние механической и электрической блокировки - она должна обеспечивать чёткое фиксирование одного контактора при включении другого.
При работе в запылённых цехах продувайте пускатель сжатым воздухом для удаления токопроводящей пыли.

Меры безопасности (ТБ и ПУЭ)

Перед обслуживанием убедитесь в отсутствии напряжения на всех силовых клеммах и клеммах цепи управления с помощью указателя напряжения.
Помните о двойном питании в реверсивных схемах - при отключении одного контактора цепь может оставаться под напряжением через другой.
Не касайтесь дугогасительных камер сразу после отключения устройства под нагрузкой - они могут сохранять повышенную температуру.
Запрещается эксплуатация устройства при неисправной дугогасительной системе или с ослабленными контактными зажимами.

________________________________________________________________________________

Уважаемые партнёры! Для заказа пускателя ПМА-6502 160А (2з+2р) IP00 обращайтесь к менеджерам завода «Электроконтактор» по телефону, указанному на сайте, или оформите заявку через форму обратной связи. Мы обеспечим полный пакет технической документации и сопроводим заказ на всех этапах - от консультации по подбору до отгрузки готовой продукции. На все товары предоставляется официальная гарантия.

_________________________________________________________________________________

ВНИМАНИЕ: При заказе уточняйте необходимое напряжение катушки управления (36/110/127/220/380 В) и требуемое климатическое исполнение. Гарантия завода-изготовителя сохраняется только при использовании оригинальных комплектующих.

Все пускатели ПМА-6502, произведённые на «Электроконтактор», соответствуют ГОСТ и проходят 100% приёмо-сдаточные испытания. Реверсивное исполнение с двойной блокировкой, высокая коммутационная способность и надёжная конструкция - оптимальное решение для управления мощным приводом в промышленных условиях.
