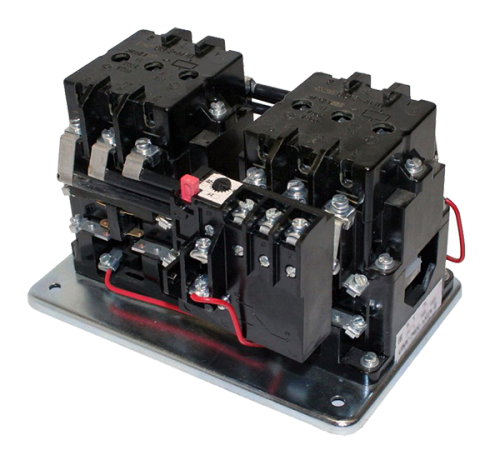

Пускатель ПМЕ-214

ПМЕ-214 380В 25А 4з+4р: реверсивный с защитой

Магнитный пускатель ПМЕ-214 380В 4з+4р - это реверсивный электромеханический аппарат второй величины, предназначенный для дистанционного пуска, остановки, реверсирования и защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока частотой 50 и 60 Гц. На заводе «Электроконтактор» данное устройство рассматривается как комплексное решение для систем управления мощным оборудованием, где требуется изменение направления вращения и надежная защита от перегрузок.

Исполнение ПМЕ-214 на 380В позволяет подключать катушку управления непосредственно на линейное напряжение, что удобно в промышленных сетях без доступа к нулевому проводу. Модификация с контактной группой 4з+4р предоставляет максимальные возможности для построения сложных схем автоматизации.

Технические характеристики ПМЕ-214 380В 4з+4р

• Производство: ООО Завод «Электроконтактор», г. Челябинск
• Страна производитель: Россия
• Частота: 50/60Гц
• Номинальный ток главной цепи (АС-3): 25А
• Номинальное рабочее напряжение: До 660 В, частота 50/60 Гц
• Напряжение втягивающей катушки: 380 В (переменного тока, 50/60 Гц)
• Макс. мощность управляемого двигателя: При 400В до 11 кВт
• Вспомогательные контакты: 4 нормально замкнутых (НЗ) + 4 нормально разомкнутых (НО)
• Наличие теплового реле: Да
• Исполнение: Реверсивное (с механической и электрической блокировкой)
• Коммутационная износостойкость: Не менее 300 000 циклов
• Способ монтажа: Винтовое крепление на панель
• Степень защиты: IP00 (открытое исполнение, монтаж в шкаф)
• Климатическое исполнение: УХЛ4 (от -40°C до +55°C)

Возможно любое исполнение пускателей по согласованию с производителем: сочетание различных номинальных характеристик и дополнительных комплектующих.

Конструктивные особенности и преимущества

1. Расширенная контактная группа 4з+4р: Главное отличие данной модификации - наличие 8 вспомогательных контактов . Это позволяет реализовывать сложные схемы управления с множеством цепей сигнализации, электрической блокировки и автоматики без применения дополнительных контактных приставок.
2. Реверсивное исполнение: ПМЕ-214 представляет собой два контактора, смонтированных на общей панели с механической блокировкой, которая препятствует одновременному включению и возникновению короткого замыкания при смене направления вращения .
3. Встроенное тепловое реле: Обеспечивает защиту двигателя от длительных перегрузок и токов, возникающих при обрыве одной из фаз. Диапазон регулирования тока уставки позволяет точно настроить защиту под конкретный двигатель.
4. Катушка управления на 380В: Данная модификация позволяет подключать цепь управления между двумя фазами, что упрощает схемотехнику в промышленных сетях, где нет доступа к нулевому проводу.
5. Высокая коммутационная способность: ПМЕ-214 способен коммутировать токи до 25А в категории АС-3, что позволяет управлять двигателями мощностью до 11 кВт.
6. Нулевая защита: При исчезновении напряжения или его снижении ниже допустимого уровня пускатель автоматически отключается, исключая самопроизвольный запуск двигателя при восстановлении питания.
7. Совместимость с микропроцессорной техникой: Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством.

Области применения ПМЕ-214 380В 4з+4р

На заводе «Электроконтактор» мы рекомендуем применять эту модель для:

• Кранового оборудования: Реверсивное управление механизмами подъема, передвижения тележки и моста мостовых кранов грузоподъемностью до 5 тонн.
• Насосного оборудования: Реверсивное управление мощными насосными агрегатами.
• Вентиляционных систем: Управление реверсивными вентиляторами большой производительности.
• Конвейерных линий: Реверсивное управление ленточными транспортерами средней производительности.
• Компрессорных установок: Управление поршневыми и винтовыми компрессорами мощностью до 11 кВт.
• Систем автоматизации: В составе низковольтных комплектных устройств (НКУ) для управления различными механизмами.

Условия эксплуатации и обслуживания

• Климатическое исполнение: УХЛ4 (от -40°C до +55°C) - пускатель стабильно работает в неотапливаемых производственных помещениях .
• Высота над уровнем моря: Не более 1000 м.
• Регламент обслуживания: Раз в 6 месяцев (для кранов - раз в 3 месяца).

Техническое обслуживание

Первый осмотр и подтяжку болтовых соединений цепей пускателя и контактора следует производить через 2-4 недели после ввода в эксплуатацию. При обычных условиях эксплуатации пускатель и контактор достаточно осматривать не реже 1 раза в месяц или после каждого отключения аварийного тока.

Проверить при отключенном напряжении в главной и вторичной цепях:

•  внешний вид пускателя и контактора, состояние дугогасительной камеры, магнитопровода, контактов;
•  состояние подсоединенных проводов, убедиться в отсутствии перегрева их изоляции;
•  отсутствие затираний подвижных частей пускателя  и контактора (вручную);
•  состояние затяжки винтов;
•  проверить при осмотре провал, который должен быть не менее 0,5 мм;
•  при провале 0,5 мм эксплуатация пускателей и контакторов не допускается.

Меры безопасности

• Все  операции   по  осмотру  и  устранению  неисправностей  производите  только  при  отсутствии напряжения в главной цепи и цепи управления.
• Монтаж пускателя и контактора должен быть выполнен с обязательным обеспечением необходимого уровня защиты от прямого или косвенного воздействия электрического тока – не менее Класс 1 по способам защиты, ГОСТ Р 58698-2019.
• Расстояние  от  металлических  заземленных  частей  до открытых  контактных  зажимов  пускателя и контактора должно быть не менее 15мм, до других частей пускателя и контактора  (кроме плоскости крепления) не менее 5мм.

Порядок работы

После замыкания цепи питания катушки управления, намагничивается сердечник и происходит втягивание якоря электромагнитной системы пускателя и контактора, который при этом замыкает главные и вспомогательные контакты. Цепь замыкается, и электрический ток начинает протекать через подключенную нагрузку.  При размыкании цепи питания катушки управления пускателя и контактора, возвратная пружина возвращает якорь на место - главные и вспомогательные контакты размыкаются.
