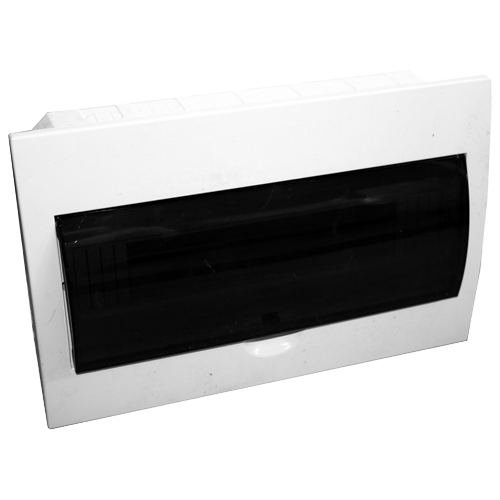

Щит распределительный навесной ЩРН-18 является распределительной коробкой (корпусом) монтажа наружной установки, предназначенной для монтажа модульных автоматических выключателей номинальным током до 100А, напряжением до 240/440В, AC 50/60Гц.
Основное предназначение:
- ввод и распределение эл. энергии,
- облегчение установки и монтажа модульной аппаратуры.
Основные параметры ЩРН18:
- щиток содержит 18 модулей,
- корпус из высококачественных огнестойких пластмасс,
- степень защиты IP 40,
- вид крепления - навесной,
- унифицированность для монтажа модульной аппаратуры (автоматов) с креплением на дин-рейку.
Чертеж и размеры ЩРН-18:
Размеры щитов ЩРН приведены в таблице и обозначены на чертеже:
|
Щит
|
W, мм
|
L, мм
|
H, мм
|
| ЩРН-18 |
364
|
222
|
100
|
Распределительные щиты группы ЩРН производства Завод "Электроконтактор" отличаются качеством, эргономичным пластиковым корпусом, современным дизайном.
