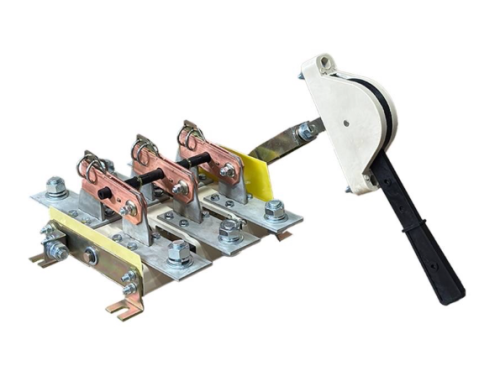

Разъединитель РЕ 690В IP00 3П
Разъединитель серии РЕ на номинальное напряжение до 690В - аппарат, который мы рекомендуем для ручной коммутации и безопасного секционирования силовых электрических цепей в распределительных устройствах и шкафах.
Разъединитель РЕ предназначен для включения, пропускания и отключения электрических цепей напряжением до 690В переменного тока при отсутствии нагрузки или в цепях с током холостого хода. Аппарат применяется для создания видимого разрыва цепи при проведении ремонтных и профилактических работ, что является обязательным требованием правил безопасности при обслуживании электроустановок.
Технические характеристики разъединителя РЕ 690В IP00
- Количество полюсов: 3.
- Род тока: переменный (АС).
- Номинальное рабочее напряжение переменного тока: 690В.
- Число направлений коммутации: 1.
- Номинальное напряжение изоляции (Ui): 1000В.
- Степень защиты (IP): IP00.
- Тип: Разъединитель с рычажным приводом
- Частота сети: 50/60 Гц
- Номинальный ток: 500А, 630А, 1000А (в зависимости от типоразмера)
- Тип привода: Ручной рычажный (боковая или передняя рукоятка)
- Способ подключения: Переднее или заднее (болтовое соединение)
- Климатическое исполнение: У3, УХЛ4 (по заказу)
- Механическая износостойкость: 10 000–16 000 циклов ВО
Конструктивные особенности и преимущества
Разъединитель серии РЕ обладает рядом конструктивных особенностей, обеспечивающих его надёжность и удобство эксплуатации:
- Прочная металлическая конструкция. Корпус и основание выполнены из листовой стали, что обеспечивает высокую механическую прочность и устойчивость к вибрациям.
- Контакты из медных сплавов. Токоведущие элементы изготовлены из высококачественной электротехнической меди с защитным покрытием, что минимизирует переходное сопротивление и нагрев.
- Двойной видимый разрыв цепи. Конструкция обеспечивает создание двойного разрыва главной цепи, что гарантирует безопасность обслуживающего персонала при отключении.
- Быстрое отключение. Механизм обеспечивает быстрое размыкание контактов независимо от скорости движения рукоятки оператором.
- Рычажный привод. Боковое или переднее расположение рукоятки позволяет устанавливать разъединитель в шкафах различной компоновки.
- Возможность блокировки. В конструкции привода предусмотрены отверстия для установки навесного замка, что исключает несанкционированное оперирование.
- Дугогасительные камеры (опционально). Для коммутации цепей под нагрузкой разъединитель может комплектоваться дугогасительными камерами.
Области применения оборудования
Разъединители РЕ 690В IP00 широко применяются для коммутации силовых цепей в:
- Главных распределительных щитах (ГРЩ) промышленных предприятий.
- Вводно-распределительных устройствах (ВРУ) жилых и общественных зданий.
- Силовых шкафах и пунктах (ШР, ШРП).
- Шкафах управления крановым оборудованием.
- Трансформаторных подстанциях (на стороне низкого напряжения).
- Установках компенсации реактивной мощности.
Условия эксплуатации и обслуживания
Для обеспечения надёжной работы необходимо соблюдать следующие условия:
- Установка: внутри закрытых распределительных устройств, шкафов и щитов.
- Степень защиты: IP00 - аппарат не имеет собственной оболочки и требует установки в защищённый корпус.
- Температура: от -40°C до +55°C (в зависимости от климатического исполнения).
- Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли и агрессивных газов.
Регламент обслуживания:
- Периодически проверяйте затяжку болтовых соединений на токоведущих шинах.
- Осматривайте контакты на предмет подгорания и окисления, при необходимости зачищайте.
- Проверяйте работу механизма фиксации рукоятки в крайних положениях.
- Смазывайте трущиеся поверхности механизма привода.
Меры безопасности (ТБ и ПУЭ)
- Разъединитель не имеет дугогасительных камер и предназначен для коммутации цепей только при отсутствии тока нагрузки.
- Перед проведением операций убедитесь в отсутствии нагрузки в коммутируемой цепи.
- Запрещается отключение разъединителем цепей под нагрузкой - это может привести к возникновению электрической дуги и травмированию персонала.
- Все работы по обслуживанию проводите только при полном снятии напряжения, проверенном указателем напряжения.
- Установите блок-замки на привод после отключения для предотвращения ошибочного включения.
____________________________________________________________________________
Все разъединители РЕ, предлагаемые нашим заводом, соответствуют ГОСТ и проходят входной контроль качества. Прочная металлическая конструкция, контакты из медных сплавов, двойной видимый разрыв цепи и возможность блокировки - оптимальное решение для безопасной коммутации главных силовых цепей.
