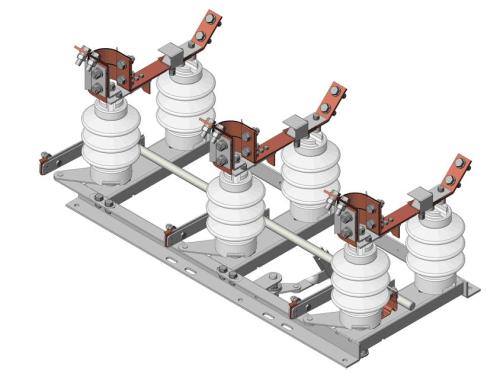

Разъединитель РЛНД-1-10 630 УХЛ1 с приводом
Разъединители РЛНД 1 10 630А УХЛ1 с приводом предназначаются для отключения/включения под напряжением обесточенных участков цепи высокого напряжения.
Предохранители с кварцевым наполнителем – это токоограничивающие предохранители.
Отключение тока КЗ в предохранителях обеспечивается интенсивной деонизацией дуги, которая возникает на месте пролегания плавких элементов в узких щелях между песчинками наполнителя.
Срабатывание патрона определяется по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после расплавления плавкого указательного элемента.
Область применения
- Шкафы ввода и распределения;
- Распределительные главные шкафы ГРЩ;
- Установки конденсаторные;
- Камеры сборные КСО;
- Передвижные комплектные трансформаторные подстанции;
- Комплектные распределительные устройства КРУ;
- Комплектные распределительные устройства КРУН;
- Подстанции трансформаторные комплектные КТП
- для городских электросетей;
- для нужд Ж/д;
- металлургия;
- для сельского хозяйства;
- горнодобывающая промышленность;
- нефтедобывающая промышленность;
- общепромышленного назначения;
Технические характеристики
- Страна производитель – Россия;
- Производство – г. Челябинск, ООО Завод «Электроконтактор»;
- Напряжение номинальное – 10 кВ;
- Рабочее номинальное напряжение – 12 кВ;
- Ток номинальный – 630А;
- Частота – 50/60Гц;
- Ток термической стойкости – 10 кА;
- Наибольший пик номинального кратковременного тока – 25кА;
- Наибольшее усилие, прилагаемое к рукояти привода – 245Н;
- Износостойкость механическая – 1000 циклов;
