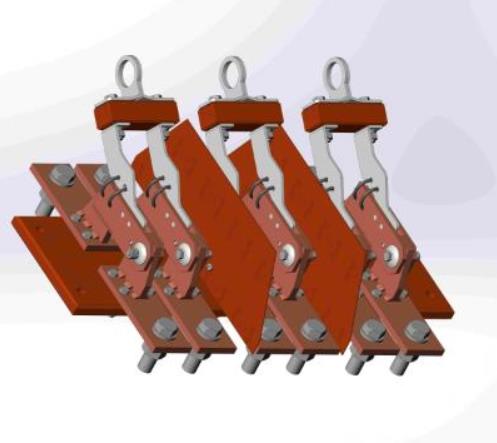

Рубильник РЕ19-44 2000А 31160
Это устройство является одним из ключей к эффективной и безопасной работы электрооборудования.
Рубильник РЕ19-44 2000А 31160 обладает высокими техническими характеристиками, что позволяет ему справляться с большими электрическими нагрузками. Его номинальный ток составляет 2000А, что делает его идеальным выбором для использования в крупных промышленных объектах.
Основная функция рубильника - обрыв электрической цепи. Это очень важно, так как при возникновении аварийных ситуаций, рубильник позволяет быстро и безопасно отключить электричество. Кроме того, он также защищает от перегрузок и коротких замыканий, благодаря своей надежной конструкции и использованию специальных материалов.
Рубильник РЕ19-44 2000А 31160 имеет компактный дизайн, что облегчает его установку и эксплуатацию. Он также оснащен индикаторами состояния, которые позволяют оперативно определить, есть ли электричество включено или отключено. Все эти особенности делают рубильник РЕ19-44 2000А 31160 незаменимым компонентом электрооборудования.
Он обеспечивает безопасность в работе с электричеством и защиту от аварийных ситуаций. Кроме того, его надежность и долговечность гарантируют долгий срок службы.
Структура условного обозначения:
РЕ19-ХХ-Х1Х2Х3Х4Х5-Х6 -Х7 ИП Л -Х8
РЕ - вид аппарата - разъединитель;
19 - номер серии;
XX–условное обозначение номинального тока
35– 250А,37– 400А,39– 630А,
41– 1000А,43– 1600А,44– 2000А,45 – 2500А, 46 – 3150А
X1– число полюсов и число направлений
1– однополюсный на одно направление
2– двухполюсный на одно направление
3– трёхполюсный на одно направление
X2– условное обозначение видаприсоединения внешних проводников к контактным выводам
1– переднее
2 – заднее
X3–условное обозначение видарасположенияплоскости присоединения внешних зажимов контактных выводов
1– параллельно плоскости монтажа,
2– перпендикулярно плоскости монтажа;
X4 – вид привода
1 – ручной привод, центральная рукоятка, расположенна на аппарате по его центру,
2 – боковая рукоятка, устанавливаемая на конце приводного вала аппарата,
4– ручной привод, передняя смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, устанавливаемой на передней поверхности оболочки или распределительного устройства и смещенной относительно центра аппарата,
5 – ручной привод, боковая смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, и устанавливаемой на боковой поверхности оболочки,
6– рычаг для полюсного оперирования штангой,
7 – рукоятка для полюсного оперирования,
9–центральный рычаг, для управления штангой, расположенной на аппарате по его центру;
X5– наличие или отсутствие вспомогательных контактов
0– без вспомогательных контактов
Х6 – номинальный ток, А: 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150.
X7–00 – условное обозначение степени защиты IP00 по ГОСТ 14255 (при наличии в маркировке)
ИП – исполнение на изоляционной плите (при наличии в маркировке)
Л – исполнение привода «слева» (при наличии в маркировке)
Х8– климатическое исполнение (УХЛ3, У3, Т) и категория размещения по ГОСТ 15150.
Технические характеристики
Производство – Россия;
Производитель – г. Челябинск, ООО Завод «Электроконтактор»;
Привод – рычаг для пополюсного оперирования штангой;
Ток номинальный – 2000А;
Защита по IP – 00;
Количество полюсов – 3 полюса;
Категория размещения – УХЛ3;
Частота тока – 50/60;
Присоединение проводников – переднее;
Рубильник РЕ19-44 2000А 31160 является отличным выбором для использования в промышленных объектах, где требуется высокая электрическая нагрузка. Он обеспечивает безопасность и надежность работы электрооборудования, что делает его важным элементом в любом электрическом цепи.
Если у вас возникли вопросы или хотите узнать больше о рубильнике РЕ19-44 2000А 31160, пишите нам на почту…... Будем рады вашим заявкам!
