Рубильник РЕ-1943 31120 1600А

Средняя: 5 (3 оценки)
Рубильник РЕ-1943 31120 1600А
Цена: 12990 руб. (с НДС)

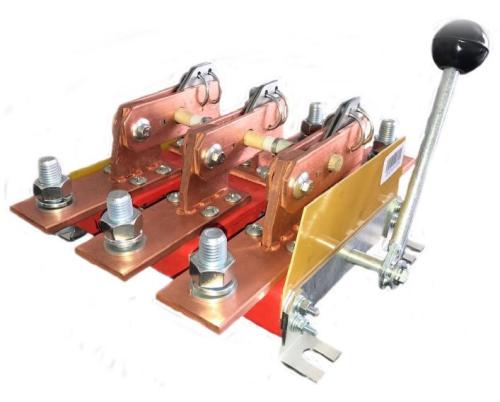

Электроаппарат РЕ19-43-31120 является трехполюсным разъединителем на одно направление величиной номинального тока 1600 Ампер, оснащенным ручным приводом в виде рукоятки бокового типа.

Полная маркировка изделия РЕ-19-43-31120-00 УХЛ3 расшифровывается таким образом:

  • РЕ - разъединитель,
  • 19 - серии аппарата,
  • 43 - величина номинального тока 1600А,
  • 3 - трехполюсный на одно направление,
  • 1 - переднее присоединение внешних проводников к контактным выводам,
  • 1 - плоскость присоединения внешних зажимов контактных выводов параллельно плоскости монтажа,
  • 2 - ручной привод в виде боковой рукоятки,
  • 0 - без вспомогательных контактов,
  • 00 - степень защиты IP00,
  • УХЛ - климатическое исполнение,
  • 3 - категория размещения.

Таблица тех. данных РЕ-1943:

Параметр
Значение
Тип аппарата
разъединитель
Исполнение
31120
Число полюсов
3
Число направлений (положений)
1
Присоединение внешних проводников к контактным выводам
переднее
Присоединение внешних зажимов контактных выводов
параллельно плоскости монтажа
Ручной привод
боковая рукоятка
Вспомогательные контакты
отсутствуют
Допустимая частота включений в час
не более 3-х
Номинальный рабочий ток (Ie)
1600 А
Номинальное рабочее напряжение (Ue)
~ 1000 В  - 1000 В
Номинальный кратковременно выдерживаемый ток
20 кА
Номинальный условный ток короткого замыкания
100 кА
Механическая износостойкость
6300 циклов ВО
Категория применения
AC-20
Режим работы
продолжительный
Степень защиты
IP00
Климатическое исполнение и категория размещения
УХЛ3

Особенности контактных систем разъединителей:
выполнены по принципу ножевого типа, что делает разрывы цепей электричества видимыми.

Особенности разъединителей:

  • не способны производить выключение нагруженной сети;
  • способны включать, отключать и переключать энергоснабжение, при этом процесс перевода контактов происходит ручным способом посредством воздействия на привод усилием ответственного оператора.

чертеж рубильника РЕ

Доп. задачи разъединителей состоят в разъединении системы электричества, при этом между разведёнными подвижным и неподвижным контактами создается нормированное воздушное пространство, которое исключает пробой, что является необходимым условием для возможности безопасных осмотров электросетей или для целей выполнения необходимых ремонтных работ.





ВНИМАНИЕ: Уважаемые покупатели, будте бдительны! Участились случаи обращений по контрафактной продукции. Закупайте продукцию у официальных дилеров, либо на Заводе изготовителе.

Гарантийные обязательства распространяются только на оригинальную продукцию завода!!!


Купить Рубильник РЕ-1943 31120 1600А можно обратившись по телефонам (343) 383-33-33, 319-54-69, 319-50-03, 345-54-69 или по электронной почте info@elektrokontaktor.ru
