Цена: 14900 руб. (с НДС)

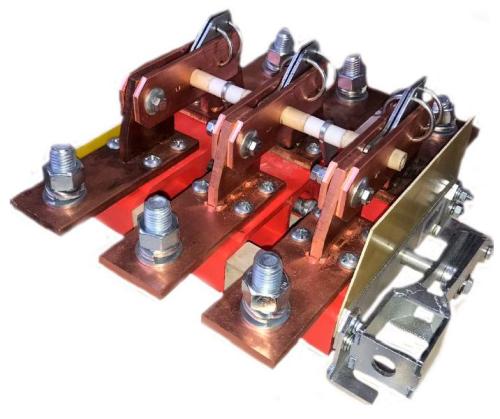

Рубильник РЕ19-43 31140 1600А
Электроаппарат РЕ-19-43-31140 является трехполюсным разъединителем на одно направление величиной номинального тока 1600 Ампер, оснащенным ручным приводом в виде передней смещенной рукоятки.
Полная маркировка изделия РЕ1943-31140-00 УХЛ3 расшифровывается таким образом:
- РЕ - разъединитель,
- 19 - серии аппарата,
- 43 - величина номинального тока 1600А,
- 3 - трехполюсный на одно направление,
- 1 - переднее присоединение внешних проводников к контактным выводам,
- 1 - плоскость присоединения внешних зажимов контактных выводов параллельно плоскости монтажа,
- 4 - ручной привод в виде передней смещенной рукоятки,
- 0 - без вспомогательных контактов,
- 00 - степень защиты IP00,
- УХЛ - климатическое исполнение,
- 3 - категория размещения.
Таблица тех. данных РЕ19-43:
|
Параметр
|
Значение
|
|
Тип аппарата
|
разъединитель
|
|
Исполнение
|
31140
|
|
Число полюсов
|
3
|
|
Число направлений (положений)
|
1
|
|
Присоединение внешних проводников к контактным выводам
|
переднее
|
|
Присоединение внешних зажимов контактных выводов
|
параллельно плоскости монтажа
|
|
Ручной привод
|
передняя смещенная рукоятка
|
|
Вспомогательные контакты
|
отсутствуют
|
|
Допустимая частота включений в час
|
не более 3-х
|
|
Номинальный рабочий ток (Ie)
|
1600 А
|
|
Номинальное рабочее напряжение (Ue)
|
~ 1000 В - 1000 В
|
|
Номинальный кратковременно выдерживаемый ток
|
20 кА
|
|
Номинальный условный ток короткого замыкания
|
100 кА
|
|
Механическая износостойкость
|
6300 циклов ВО
|
|
Категория применения
|
AC-20
|
|
Режим работы
|
продолжительный
|
|
Степень защиты
|
IP00
|
|
Климатическое исполнение и категория размещения
|
УХЛ3
|
Особенности контактных систем разъединителей:
выполнены по принципу ножевого типа, что делает разрывы цепей электричества видимыми.
Особенности разъединителей:
- не способны производить выключение нагруженной сети;
- способны включать, отключать и переключать энергоснабжение, при этом процесс перевода контактов происходит ручным способом посредством воздействия на привод усилием ответственного оператора.
Доп. задачи разъединителей состоят в разъединении системы электричества, при этом между разведёнными подвижным и неподвижным контактами создается нормированное воздушное пространство, которое исключает пробой, что является необходимым условием для возможности безопасных осмотров электросетей или для целей выполнения необходимых ремонтных работ.
