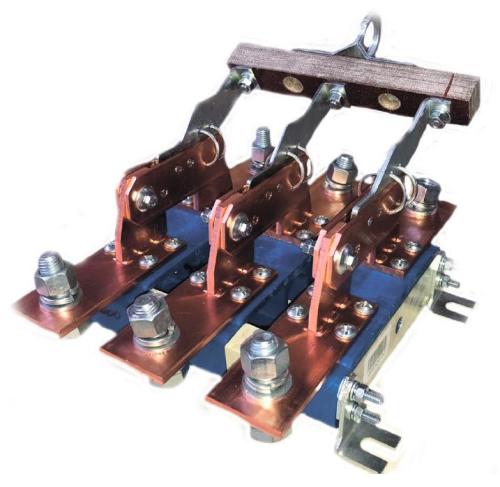

Рубильник РЕ19-43 31190 1600А
Рубильник РЕ19-43 31190 1600А – это надежное и высококачественное устройство, которое является незаменимым компонентом вашей электрической системы.
С его помощью вы сможете легко и безопасно управлять электропитанием и контролировать подачу энергии в вашем доме или офисе.
Изготовленный из прочного и долговечного материала, рубильник обеспечивает оптимальную защиту от перегрузок и коротких замыканий, что значительно повышает безопасность вашей электрической системы.
Рубильник РЕ19-43 31190 1600А имеет высокую номинальную мощность в 1600А, что позволяет эффективно и надежно управлять энергией даже в самых требовательных условиях.
Удобная конструкция рубильника обеспечивает простой и быстрый доступ к переключателю, что позволяет легко и удобно осуществлять включение и отключение электропитания.
Структура условного обозначения:
РЕ19-ХХ-Х1Х2Х3Х4Х5-Х6 -Х7 ИП Л -Х8
РЕ - вид аппарата - разъединитель;
19 - номер серии;
XX–условное обозначение номинального тока
35– 250А,37– 400А,39– 630А,
41– 1000А,43– 1600А,44– 2000А,45 – 2500А, 46 – 3150А
X1– число полюсов и число направлений
1– однополюсный на одно направление
2– двухполюсный на одно направление
3– трёхполюсный на одно направление
X2– условное обозначение видаприсоединения внешних проводников к контактным выводам
1– переднее
2 – заднее
X3–условное обозначение видарасположенияплоскости присоединения внешних зажимов контактных выводов
1– параллельно плоскости монтажа,
2– перпендикулярно плоскости монтажа;
X4 – вид привода
1 – ручной привод, центральная рукоятка, расположенна на аппарате по его центру,
2 – боковая рукоятка, устанавливаемая на конце приводного вала аппарата,
4– ручной привод, передняя смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, устанавливаемой на передней поверхности оболочки или распределительного устройства и смещенной относительно центра аппарата,
5 – ручной привод, боковая смещенная рукоятка, предназначенная для управления аппаратом, находящимся в шкафу или щите, и устанавливаемой на боковой поверхности оболочки,
6– рычаг для полюсного оперирования штангой,
7 – рукоятка для полюсного оперирования,
9–центральный рычаг, для управления штангой, расположенной на аппарате по его центру;
X5– наличие или отсутствие вспомогательных контактов
0– без вспомогательных контактов
Х6 – номинальный ток, А: 100, 250, 400, 630, 1000, 1600, 2000, 2500, 3150.
X7–00 – условное обозначение степени защиты IP00 по ГОСТ 14255 (при наличии в маркировке)
ИП – исполнение на изоляционной плите (при наличии в маркировке)
Л – исполнение привода «слева» (при наличии в маркировке)
Х8– климатическое исполнение (УХЛ3, У3, Т) и категория размещения по ГОСТ 15150.
Технические характеристики
- Производство – Россия;
- Производитель – г. Челябинск, ООО Завод «Электроконтактор»;
- Тип товара – Рубильник;
- Ток номинальный – 1600А;
- Защита по IP – 00;
- Монтаж – На монтажную плату;
- Напряжение – 1000В;
- Исполнение – Стационарное;
- Вид рукоятки – Рычажного типа;
- Подключение – Винтовое;
- Исполнение рукоятки – Съемная;
- Частота – 50/60Гц;
- Сфера применения – Выключатели и рубильники;
- Категория размещения – УХЛ3;
- НО контактов количество – 0;
- НЗ контактов количество – 0;
- Силовых полюсов – 3;
Благодаря своей превосходной производительности и надежности, рубильник РЕ19-43 31190 1600А является идеальным выбором для использования в любой электрической системе. Приобретая этот продукт, вы получаете не только высокое качество и надежность, но и спокойствие, зная, что ваша электрическая система защищена на высшем уровне.
