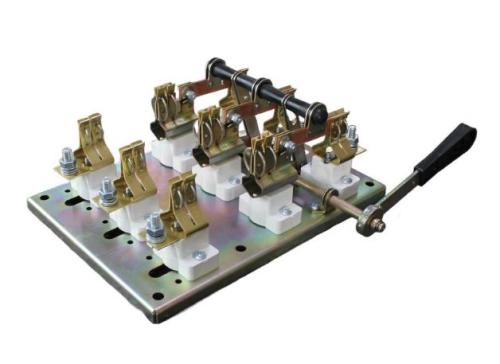

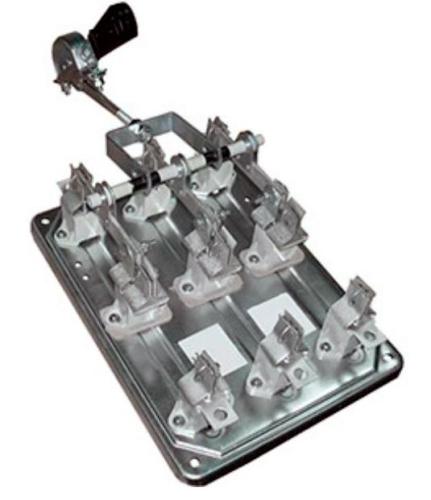

Рубильник РПЦ-4-400А (медные сплавы)
Рубильник-предохранитель РПЦ-4-400А с контактами из медных сплавов - аппарат, который мы рекомендуем для ручной коммутации и защиты мощных электрических цепей в распределительных устройствах и силовых щитах.
Разъединитель РПЦ-4-400А предназначен для пропускания номинального тока, включения и отключения без нагрузки электрических цепей напряжением до 660В переменного тока частотой 50-60Гц. Данная модель представляет собой трёхполюсный рубильник с плавкими предохранителями, смонтированный на общей плите. Степень защиты IP00 указывает на открытое исполнение - аппарат предназначен для установки внутри распределительных шкафов и щитов, обеспечивающих защиту персонала от случайного прикосновения .
В аппарате используются токоведущие элементы из медных сплавов, обеспечивающие высокую электропроводность и устойчивость к нагреву . Коммутационные контакты установлены на керамических изоляторах. Аппарат может поставляться как с плавкими вставками, так и без них (обозначение "безПВ")
Технические характеристики
- Количество полюсов и направлений - 3-х полюсный на 2 направления
- Присоединение внешних проводников, способ - Переднее
- Ручной привод, вид - Центральная рукоятка
- Ток рабочий номинальный - 400А
- Рабочее номинальное напряжение - 380В
- Рабочая номинальная частота - 50 и 60Гц
- Напряжение изоляции номинальное - 660В
- Условный ток замыкания короткого, номинальный - 30кА
- Плавкие предохранители, номинальный ток - 400А
- Потери мощности плавких вставок максимальные - 56Вт
- Присоединение внешних проводников стандартное - M12
- Защита степени - IP 00
- Механическая износостойкость - 2500 циклов
- Материал держателей предохранителей - медь
Области применения оборудования
РПЦ-4-400А широко применяется:
- В главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ) жилых, общественных и промышленных зданий.
- В силовых пунктах и трансформаторных подстанциях для нечастых (не более 6 в час) коммутаций .
- Как устройство аварийной остановки и предохранительный выключатель .
- Для защиты и создания видимого разрыва в мощных электрических цепях.
Условия эксплуатации и обслуживания
Для обеспечения надёжной работы необходимо соблюдать следующие условия:
- Установка: внутри закрытых распределительных устройств.
- Климатическое исполнение: У3 или УХЛ3.
- Диапазон температур: от -60°C до +40°C.
- Группа условий эксплуатации: М4.
Регламент обслуживания:
- Периодически проверяйте затяжку винтовых соединений.
- Осматривайте контакты на предмет подгорания и окисления.
- Замену перегоревших предохранителей производите только при снятом напряжении.
Меры безопасности (ТБ и ПУЭ)
- Строго запрещается отключать разъединитель РПЦ-4 под нагрузкой! Аппарат не имеет системы дугогашения.
- Все работы по обслуживанию и замене предохранителей проводите только при полном снятии напряжения, проверенном указателем напряжения.
- Убедитесь, что аппарат установлен внутри шкафа, обеспечивающего необходимую защиту от случайного прикосновения.
__________________________________________________________________________
__________________________________________________________________________
Все рубильники РПЦ-4, предлагаемые нашим заводом, соответствуют ГОСТ IEC 60947-3 и проходят входной контроль качества. Надёжная конструкция с контактами из медных сплавов, простота монтажа и высокая отключающая способность гарантируют безопасную и долговечную работу вашего оборудования.
