Щит освещения ОЩВ-12

Щит освещения ОЩВ-12
Средняя: 5 (1 оценка)

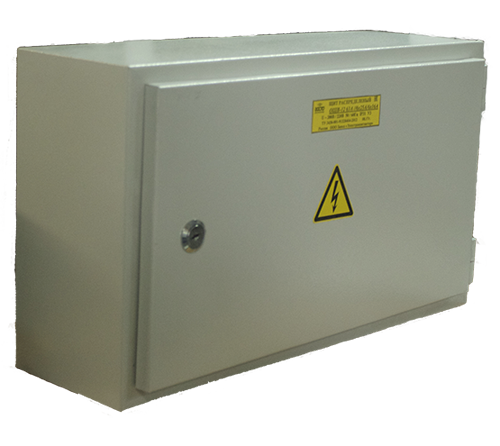

Осветительный щиток ОЩВ-12 выполнен как ящик с корпусом из металла, внутри которого имеется металлическая монтажная панель, служащая установочной площадкой для размещения на ней вводной и распределительной аппаратуры.

Металлический корпус щита ОЩВ обладает высокой степенью безопасности и надежности.

Отличительные особенности щитов ОЩВ:
- возможность установки либо наличие в комплекте вводного выключателя,
- стационарное исполнение с установкой на стене.

Заложенная в маркировке информация о количестве отходящих групповых линий влияет на возможность комплектации щита ОЩВ автоматическими выключателями ввода и распределения.

Маркировка и расшифровка обозначений щитка ОЩВ-12-Х2:

  • ОЩВ - осветительный щиток с вводными выключателями,
  • 12 - двенадцать отходящих распределительных линий,
  • Х2 - климатическое исполнение и категория размещения.

Функциональное предназначение ОЩВ:
- приём и распределение электроэнергии,
- аварийное включений и отключений эл. энергии в сетях,
- нечастые оперативные включения и отключения электро-цепей (не более 6 раз/час),
- защита осветительных сетей трехфазного переменного тока частотой 50 Гц напряжением 380/220 В от токов перегрузки и короткого замыкания.

Простое исполнение ОЩВ12 предполагает пустой металлический ящик (корпус) с монтажной панелью для комплектации и монтажа электроаппаратуры на ней.
При необходимости щит ОЩВ-12 может быть укомплектован вводной и распределительной эл. аппаратурой.

В стандартной комплектации щит освещения ОЩВ-12 с аппаратурой включает вводной автоматический выключатель номинальным током 63 А (автомат ВА-4729 3п 63А).
При необходимости щиты ОЩВ-12 могут быть исполнены с вводными автоматическими выключателями на 80 А и 100 А.
