Выключатель АЕ 2056-10Б-00У3 100А

Средняя: 5 (1 оценка)

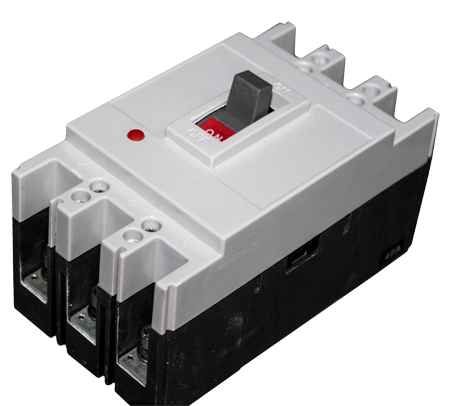

Выключатель АЕ 2056-10Б-00У3 (63А, 80А, 100А)

Многолетний опыт производства автоматических выключателей позволил нам создать компактный и надежный аппарат, сочетающий в себе точность срабатывания и низкую стоимость.

Автоматические выключатели АЕ2056 являются трехполюсными электрическими коммутационными аппаратами, которые предназначены для того, чтобы проводить ток в нормальном режиме в электрических цепях до 380В и для защиты от перегрузки и короткого замыкания.

Тип: трехполюсный автоматический выключатель.

Величина номинального тока: 100А.

Маркировка и расшифровка обозначений выключателя АЕ-2056-10Б-00-У3:

  • АЕ - серия автоматического выключателя,
  • 20 - номер разработки,
  • 5 - величина выключателя в зависимости от номинального тока - до 100А,
  • 6 - трехполюсный с электромагнитными максимальными расцепителями тока,
  • 1 - без свободных контактов,
  • 0 - без дополнительных расцепителей,
  • Б - без регулировки номинального тока тепловых расцепителей и температурной компенсации для пунктов распределительных (с уменьшенными габаритными размерами),
  • 00 - степень защиты IP00,
  • У3 - климатическое исполнение и категория размещения.

Таблица технических характеристик АЕ-2056:

Наименование параметра

Значение

Категория
А
Число полюсов
3
Номинальное напряжение переменного тока частоты 50-60 Гц
380В
Номинальное напряжение постоянного тока
220В
Токовые уставки максимальных расцепителей тока короткого замыкания (А), при переменном токе (ток отсечки)
10, 12
Номинальный ток выключателя
100А
Номинальный ток расцепления
40-100 А
Коммутационная износостойкость, циклов ВО
10000
Степень защиты
- оболочки выключателя
- мест присоединения внешних проводников и контактов

IP20
IP00
Климатическое исполнение и категория размещения
УХЛ3, У3

Установочные, габаритные и присоединительные размеры выключателя АЕ2056 представлены на рис.:

Тип выключателя

Величина, мм

АЕ-2056
А
В
С
d
N
M
150
92
86
4,5
30
129

Установочные, габаритные и присоединительные размеры выключателя АЕ2056

Мнение эксперта:

Несомненным преимуществом автоматов АЕ-2056 является их функциональная полноценность как автоматических выключателей, обладающих повышенными качественными характеристиками.



ВНИМАНИЕ: Уважаемые покупатели, будте бдительны! Участились случаи обращений по контрафактной продукции. Закупайте продукцию у официальных дилеров, либо на Заводе изготовителе.

Гарантийные обязательства распространяются только на оригинальную продукцию завода!!!


Изготовитель оставляет за собой право менять дизайн изделия, вносить изменения в его конструктив и технические характеристики согласно ТУ, применяемых на производстве. При заказе изделия Вы можете запросить в офисе продаж фото и технические параметры продукции. Технические характеристики, конструктив, габаритные размеры указываются в Паспорте изделия в соответствии с ТЕХНИЧЕСКИМИ УСЛОВИЯМИ завода-изготовителя. Все риски несоответствия приобретенной продукции надлежащего качества техническим потребностям Покупателя, ложатся на Покупателя.


Купить Выключатель АЕ 2056-10Б-00У3 100А можно обратившись по телефонам (343) 383-33-33, 319-54-69, 319-50-03, 345-54-69 или по электронной почте info@elektrokontaktor.ru
