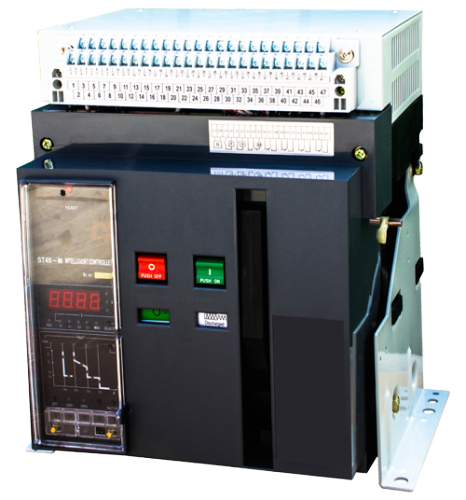

Выключатель Э06В 630А

Выключатель Э06В 630А

Выключатели Э06В 630А – это выдвижные электротехнические устройства, предназначенные для токопроведения в штатных режимах и отключения тока в случаях возникновений коротких засмыканий и перегрузок.

Э06В 1000А относятся к серии эффективных и мощных выключателей, широко применяющихся в установках с различной мощностью и электроподстанциях.

Условное обозначение

Э068 У3 630А

• Э – серия «Электрон»;
• 06 – величина условная;
• В – способ установки, В – выдвижной, С – стационарный;
• У3 – категория размещения;
• 630А – ток номинальный;

Технические характеристики

• Страна производитель – Россия;
• Производство – г. Челябинск, ООО Завод «Электроконтактор»;
• Ток номинальный – 630А;
• Напряжение номинальное – 660В;
• Силовых полюсов количество – 3 полюса;
• Род тока – ток переменный (AC);
• Расцепитель – блок защиты МРТ-5;
• Категория размещения – У3;
• Частота тока – 50/60Гц;
• Исполнение – выдвижное (В);
• Наличие независимого расцепителя – имеется;
• Рабочие температуры – от +70 до -50С;
• Отключающая предельная способность – 20кА;
• Тип привода – электропривод;

Условия эксплуатации

• Климатическое исполнение – У или ХЛ размещения 3;
• Не должно быть воздействий солнечной радиации;
• Высота над морем – не выше 1000 м;
• Положение в пространстве – вертикальное;
• Защита выключателя – IP00;
• Окружающая среда должна быть невзрывоопасной. Не должна содержать агрессивных паров, в таких концентрациях, которые способны разрушать изоляцию и металл. Не должна содержать водяные пары и токопроводящую пыль.
• Возможна эксплуатация выключателей до 2000 метров, но при этом ток номинальный должен составлять 0,9 тока выключателя;
