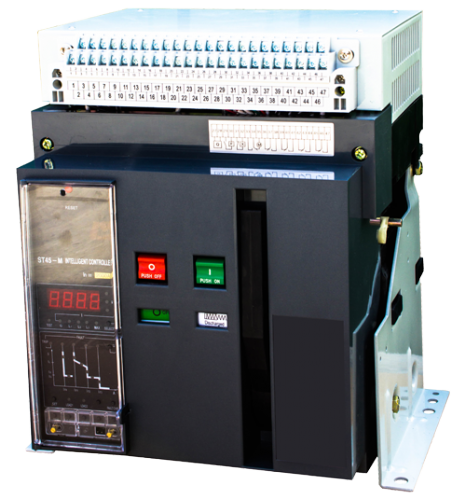

Выключатель Э06В 800А

Выключатель Э06В 800А У3

Выключатели Э06В 800А – это выдвижные электротехнические устройства, предназначенные для токопроведения в штатных режимах и отключения тока в случаях возникновений коротких засмыканий и перегрузок.

Э06В 800А относятся к серии эффективных и мощных выключателей, широко применяющихся в установках с различной мощностью и электроподстанциях.

Условное обозначение

Э068 У3 800А

• Э – серия «Электрон»;
• 06 – величина условная;
• В – способ установки, В – выдвижной, С – стационарный;
• У3 – категория размещения;
• 800А – ток номинальный;

Требования к эксплуатации

• Уровень вибрации рабочих объектов не должен превышать 100 ГЦ;
• Номинальное напряжение в цепи при токе переменном должно быть в пределах 600В;
• Допускается эксплуатация при 98% относительной влажности;
• Рабочие температуры – от +70 до -50С;

Технические характеристики

• Производитель – Завод Электроконтактор;
• Ток номинальный – 800А;
• Полюсов количество – 3;
• Исполнение выключателя – выдвижной;
• Исполнение климатическое – УЗ;
• Напряжение – 660В;
• Ток – переменный;
• Привод, тип – электропривод;
• Отключающая предельная способность – 20кА;
• Частота – 50/60Гц;
• Защита по IP – 20;
• Возможен монтаж на DIN рейку – нет;
• Встроенный моторный привод – имеется;
• Дополнительный моторный привод – нет;
• Элемент управления, тип – перекидной рычаг;
