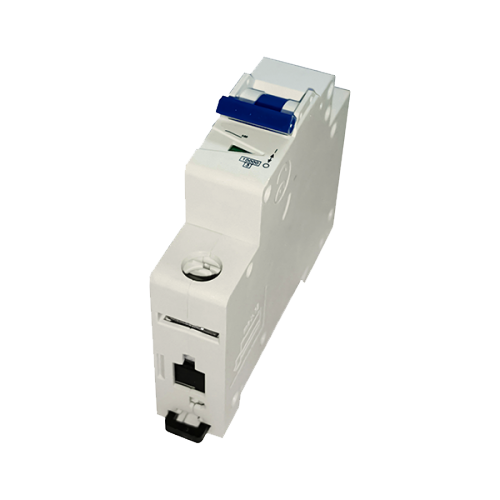

Автоматический выключатель ВА 2529 C16

Автоматический выключатель ВА 2529 C16

Выключатели автоматические ВА25-29 (Маркировка для заказа Автоматический выключатель ГОСТО-1-16-С-660АС-6-1-УЗ)

Автоматические выключатели ВА25-29 предназначены для защиты электрических цепей тока напряжением до 660 В и электроустановок от токов короткого замыкания и токов перегрузки.

Преимущества

• камера дугогашения обеспечивает высокую укоммутационную способность;
• корпус выполнен из невозгораемой пластмассы;
• имеется возможность установить заглушку;
• присоединяемые проводники из аллюмингия и меди;
• клеммы нажежно защищены от соприкосновения;

Технические характеристики

• Страна производитель – Россия;
• Производство – г. Челябинск, ООО Завод «Электроконтактор»;
• Силовых полюсов – 1/2;
• Ток номинальный – 16А;
• Отключающая номинальная способность – 6000А;
• Срабатывания время – 0,004 с.;
• Защитные характеристики – С;
• Категория размещения – УХЛ3;
• Износостойкость механическая – 20 000 циклов;
• Износостойкость коммутационная – 10 000 циклов;
• Защита по IP – 30;

Структура условного обозначения маркировки для заказа

Автоматический выключатель ГОСТО-Х1-Х2-Х3-Х4-Х5-Х6-Х7

где Х1-число полюсов

Х2- Номинальный ток, А

Х3-Отсечка электромагнитного расцепителя (числовое или буквенное значение), А ,
где В-диапазон отсечек до 5кА; С-диапазон отсечек от 5кА до 10кА; Д-диапазон отсечек от 10кА до 20кА;

Х4 -Номинальное напряжение, В

Х5 -Отключающая способность, кА

Х6-Посадочный размер, где 1-крепление на динрейку

Х7- Климатическое исполнение, по ГОСТ 15150

Маркировка для заказа

Автоматический выключатель ГОСТО-1-16-С-660АС-6-1-УЗ
