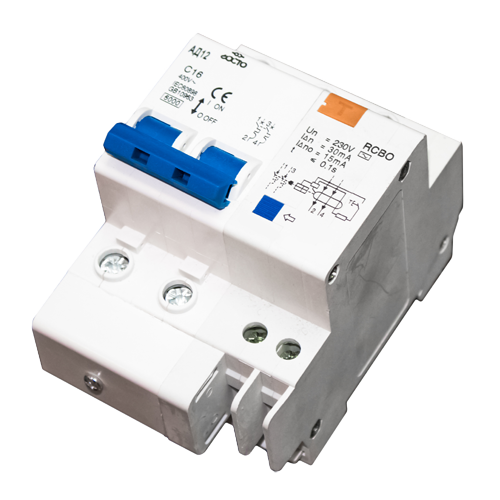

Сертификат: Выключатели автоматические - сертификатДифференциальный выключатель АД-12
(АД12) торговой марки ГОСТО - это 2-полюсный выключатель, с дополнительной функцией защитного устройства УЗО, для сетей типа АС. Имеет эргономичный дизайн и изготовлен из негорючего ректопласта. Контактные зажимы для проводов выполнены из меди для крепления проводов диаметром до 25 мм2.
Особенности выключателя:
- Предназначены для эксплуатации на территории с температурами от -250 С до +500 С.
- Габаритный размер выключателя 84мм х 40мм х 75мм.
- Вес - 190 грамм.
- Монтаж на din-рейку, подключение гребенчатой шины.
По функционалу сочетает электромеханическое устройство защитного отключения и автоматический выключатель.
Функциональное обеспечение:
- защита человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции,
- защита от перегрузки и короткого замыкания.
- предотвращение пожаров вследствие протекания токов утечки на землю.
Таблица тех. параметров:
|
Наименование параметра
|
Значение
|
|
Число полюсов
|
2
|
|
Номинальный ток
|
10, 16, 20, 25, 32, 40, 50, 63 А
|
|
Номинальная отключающая способность
|
4500
|
|
Защитные характеристики
|
В - 3... 5 Iн,
С - 5...10 Iн,
D - 10...50 Iн
|
|
Номинальная частота
|
50Гц
|
|
Номинальное напряжение переменного тока
|
230//400В
|
|
Степень защиты
|
IP20 – оболочки выключателей;
IP00 – мест для присоединения внешних
проводников и контактов |
|
Климатическое исполнение и категория размещения
|
У3, УХЛ3
|
Маркировка и расшифровка принятых обозначений АД-12 Х1 Х2:
- АД - автомат дифференциальный (дифавтомат),
- 12 - 2 полюса,
- Х1 - номинальный ток (А),
- Х2 - тип характеристики.
Преимущества электроаппарата:
- реагирование на дифференциальный ток,
- сохранение работоспособности при пониженном напряжении сети (до 50В),
- обладание высокой механической износостойкостью,
- наличие индикации срабатывания от дифференциального тока,
- оснащение встроенной защитой от аварийных режимов при сверхтоках.
Примечание:
Сочетание опций и параметров тех. данных делает изделия этой группы незаменимыми в деле обеспечения защиты сетей электричества в жилых, офисных и производственных помещениях, зданиях и сооружениях.
