Сертификат: Выключатели автоматические - сертификатДифференциальный выключатель АД-14

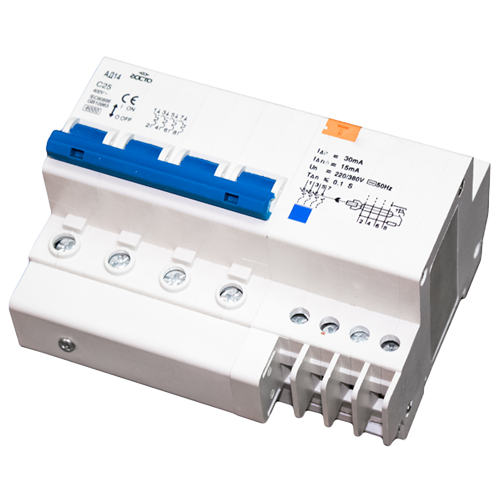

Четырехполюсный автомат АД14 (АД-14) производства Завод Электроконтактор - это модульное быстродействующее устройство дифференциальной защиты, сочетающее электромеханическое устройство защитного отключения и автоматический выключатель.
Особенности выключателя:
- Число силовых полюсов 3P+N.
- Применение в сетях типа АС.
- Корпус выключателя выполнен из пластмасс не поддерживающих горение.
- Клеммные медные зажимы позволяют крепление проводов диаметром до 25 мм2.
- Температурный режим от -250С до +500С.
- Габаритный размер - 138мм х 95мм х 80мм.
- Вес (ориентировочно) 450 грамм.
Дифференциальный автомат - пример сочетания функции контроля и защиты от перенапряжения и утечки тока.
Технические параметры и характеристики:
|
Наименование параметра
|
Значение
|
|
Число полюсов
|
4
|
|
Номинальный ток
|
16, 20, 25, 32, 40, 50, 63 А
|
|
Номинальная отключающая способность
|
4500
|
|
Защитные характеристики
|
В - 3... 5 Iн,
С - 5...10 Iн,
D - 10...50 Iн
|
|
Номинальная частота
|
50Гц
|
|
Номинальное напряжение переменного тока
|
230//400В
|
|
Степень защиты
|
IP20 – оболочки выключателей;
IP00 – мест для присоединения
внешних проводников и контактов |
|
Климатическое исполнение и
категория размещения |
У3, УХЛ3
|
Маркировка и расшифровка принятых обозначений АД-14 Х1 Х2:
- АД - автомат дифференциальный (дифавтомат),
- 14 - 4 полюса,
- Х1 - номинальный ток (А),
- Х2 - тип характеристики.
Примечание:
- материал корпуса - самозатухающий пластик,
- в случае поломки автомат не пригоден к ремонту и подлежит замене.
