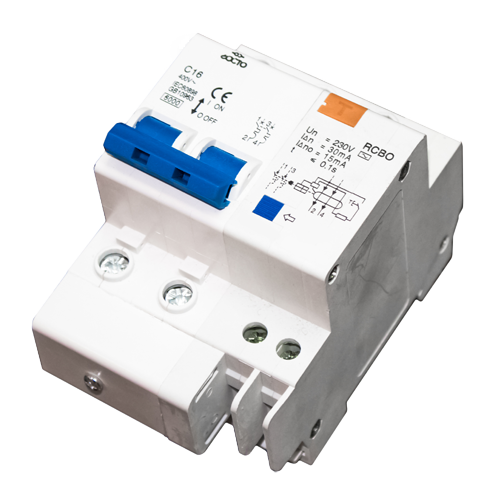

Сертификат: Выключатели автоматические - сертификатВыключатель АВДТ-32
Выключатель представляет собой 2-ухполюсный дифференциальный автомат (допустимое сокращенное название дифавтомат), управляемый дифференциальным током, снабженный встроенной защитой от сверхтоков.
Дифавтоматы имеют исполнения на токи до 63 Ампер.
Выполняет функции по обеспечению защиты людей от поражений электрическим током при косвенном прикосновении, оборудования от тока утечек и эл. сети от сверхтоков.
Компоновка автомата включает механический коммутационный аппарат, дифференциальный модуль, тепловой и электромагнитный виды расцепителей.
Маркировка и расшифровка АВДТ32-Х1-Х2-Х3-Х4-Х5:
- АВДТ - авт. выключатель диффренциального тока,
- 32 - двухполюсный,
- Х1 - отключающий дифференциальный ток,
- Х2 - тип защитной характеристики электромагнитного расцепителя,
- Х3 - величина номинального тока,
- Х4 - тип рабочей хар-ки по диф. току,
- Х5 - климатическое исполнение и категория размещения.
Таблица технических параметров АВДТ-32:
Наименование параметра |
Значение |
|
Число полюсов
|
2
|
|
Число защищенных полюсов
|
2
|
|
Номинальное рабочее напряжение
|
230 В переменного тока
|
|
Номинальный ток
|
10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 63 А
|
|
Частота тока
|
50 Гц
|
|
Расцепители
|
Тепловой, электромагнитный
|
|
Защита от сверхтоков
|
да
|
|
Отключение нейтрали
|
да
|
|
Максимальное сечение
присоединяемых проводов |
25 мм2
|
|
Подключение доп. устройств
|
да
|
|
Степень защиты
|
IP20
|
|
Рабочая температура
|
-25оС … +55оС
|
|
Крепление
|
Din-рейка
|
Чертежи и размеры АВДТ32:
Дифференциальные автоматические выключатели модульного типа, в отличие от простых автоматических выключателей, обеспечивают комплексную защиту сетей электричества от перегрузки и нарушений целостности изоляции. Являются защитой более высокого класса, позволяющей обеспечить сохранность целостности эл. сети и предотвращающей поражения людей электрическим током.
