Выключатель ВА 47100 1п 100А

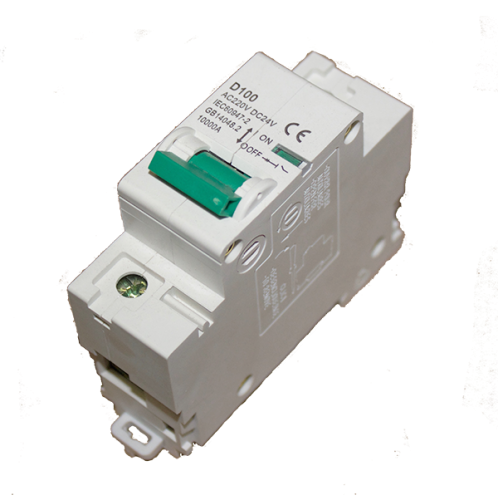

Однополюсный автоматический выключатель модульного типа ВА-47-100 номинальным током 100 ампер.

Выполняемый функционал:

защита групповых и распределительных цепей, имеющих индуктивную и активную нагрузки.

Сфера применения:

вводно-распределительные устройства бытовых и промышленных электроустановок.

Структура условного обозначения маркировки для заказа

Автоматический выключатель ГОСТО-Х1-Х2-Х3-Х4-Х5-Х6-Х7

где Х1-число полюсов

Х2- Номинальный ток, А

Х3-Отсечка электромагнитного расцепителя (числовое или буквенное значение), А ,
где В-диапазон отсечек до 5кА; С-диапазон отсечек от 5кА до 10кА; Д-диапазон отсечек от 10кА до 20кА;

Х4 -Номинальное напряжение, В

Х5 -Отключающая способность, кА

Х6-Посадочный размер, где 1-крепление на динрейку

Х7- Климатическое исполнение, по ГОСТ 15150

Маркировка для заказа

Автоматический выключатель ГОСТО-1-100-С-660-10-1-УЗ

Изготавливаются с характеристикой электромагнитного расцепителя: В, С, D.

Таблица тех. характеристик:

Наименование параметра Значение
Номинальное напряжение

 50 Гц, В

230/400

Номинальный ток 100А
Номинальная отключающая способность  А 10 000
Напряжение постоянного тока  В/полюс 60
Характеристики срабатывания электромагнитного расцепителя  С, D
Число полюсов  1
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Электрическая износостойкость циклов В-О, не менее 6000
Механическая износостойкость циклов  В-О, не менее 20000
Максимальное сечение присоединяемых проводов 35мм2
Наличие драгоценных металлов (серебро) г/полюс  0,9÷1,2
Диапазон рабочих температур -40...+50 °С
Возможность присоединения к контактным зажимам соединительных шин PIN (штырь)
