Выключатель ВА 47100 1п 20А

Выключатель ВА 47100 1п 20А
Средняя: 5 (1 оценка)

Выключатель ВА 47100 1п 20А

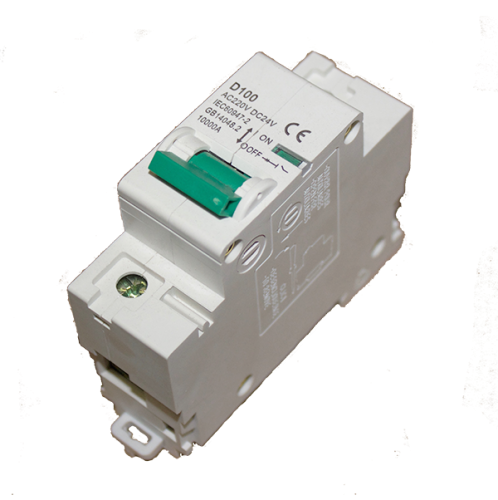

Выключатели ВА 47100 1П 20А – это однополюсные выключатели модульного типа ВА-47-100 (ВА47100) номинальным током 20 ампер.

Выполняемый функционал:

защита групповых и распределительных цепей, имеющих индуктивную и активную нагрузки.

Сфера применения:

вводно-распределительные устройства бытовых и промышленных электроустановок.

Структура условного обозначения

Х1-Х2-Х3-Х4-Х5-Х6-Х7

  • где Х1-число полюсов
  • Х2- Номинальный ток, А
  • Х3-Отсечка электромагнитного расцепителя (числовое или буквенное значение), А ,
  • где В-диапазон отсечек до 5кА; С-диапазон отсечек от 5кА до 10кА; Д-диапазон отсечек от 10кА до 20кА;
  • Х4 -Номинальное напряжение, В
  • Х5 -Отключающая способность, кА
  • Х6-Посадочный размер, где 1-крепление на динрейку
  • Х7- Климатическое исполнение, по ГОСТ 15150

Технические характеристики  ВА 47100 1П 20А

  • Номинальное напряжение - 50 Гц, В 230/400
  • Номинальный ток - 20А
  • Номинальная отключающая способность - А 10 000
  • Напряжение постоянного тока - В/полюс 60
  • Характеристики срабатывания электромагнитного расцепителя - С, D
  • Число полюсов - 1
  • Условия эксплуатации - УХЛ4
  • Степень защиты выключателя - IP 20
  • Электрическая износостойкость циклов - В-О, не менее 6000
  • Механическая износостойкость циклов - В-О, не менее 20000
  • Максимальное сечение присоединяемых проводов - 35мм2
  • Наличие драгоценных металлов (серебро) г/полюс - 0,9÷1,2
  • Диапазон рабочих температур -  -40...+50 °С
  • Возможность присоединения к контактным зажимам соединительных шин - PIN (штырь)

Изготавливаются с характеристикой электромагнитного расцепителя: В, С, D.
