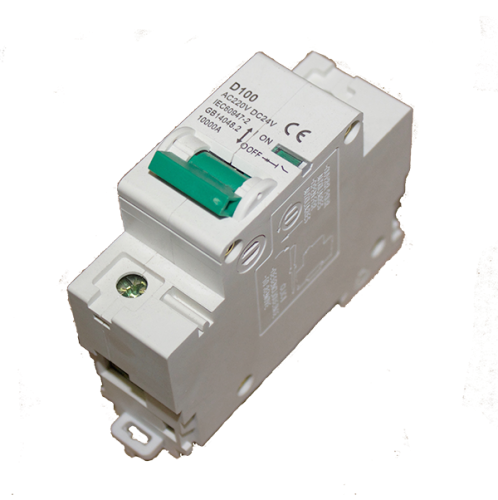

Выключатель ВА-47100 1п 32А

Выключатель ВА-47100 1п 32А

Однополюсный автоматический выключатель модульного типа ВА-47-100 (ВА47100) номинальным током 32 ампер.

Выполняемый функционал:
защита групповых и распределительных цепей, имеющих индуктивную и активную нагрузки.

Сфера применения:
вводно-распределительные устройства бытовых и промышленных электроустановок.

Структура условного обозначения маркировки для заказа

Автоматический выключатель ГОСТО-Х1-Х2-Х3-Х4-Х5-Х6-Х7

где Х1-число полюсов

Х2- Номинальный ток, А

Х3-Отсечка электромагнитного расцепителя (числовое или буквенное значение), А ,
где В-диапазон отсечек до 5кА; С-диапазон отсечек от 5кА до 10кА; Д-диапазон отсечек от 10кА до 20кА;

Х4 -Номинальное напряжение, В

Х5 -Отключающая способность, кА

Х6-Посадочный размер, где 1-крепление на динрейку

Х7- Климатическое исполнение, по ГОСТ 15150

Маркировка для заказа

Автоматический выключатель ГОСТО-1-32-С-660АС-10-1-УЗ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номинальное напряжение - 50 Гц, В 230/400
• Номинальный ток - 32А
• Номинальная отключающая способность - А 10 000
• Напряжение постоянного тока - В/полюс 60
• Характеристики срабатывания электромагнитного расцепителя - С, D
• Число полюсов - 1
• Условия эксплуатации - УХЛ4
• Степень защиты выключателя - IP 20
• Электрическая износостойкость циклов - В-О, не менее 6000
• Механическая износостойкость циклов - В-О, не менее 20000
• Максимальное сечение присоединяемых проводов - 35мм2
• Наличие драгоценных металлов (серебро) г/полюс - 0,9÷1,2
• Диапазон рабочих температур -  -40...+50 °С
• Возможность присоединения к контактным зажимам соединительных шин - PIN (штырь)

Изготавливаются с характеристикой электромагнитного расцепителя: В, С, D.
