Выключатель ВА 47100 3п 100А

Выключатель ВА 47100 3п 100А

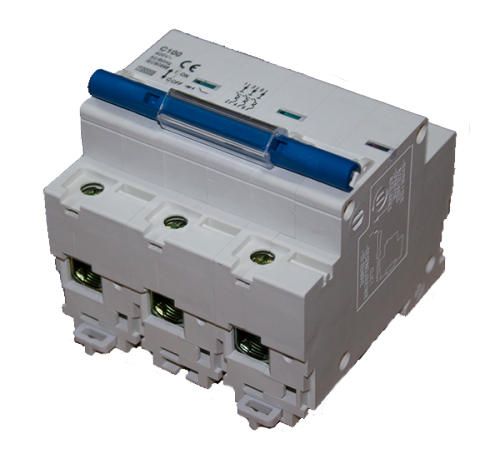

Автоматический выключатель ВА-47100 3п 100А с повышенной отключающей способностью!

ВА-47-100 100А - лучшее соотношение "Цена-Технические характеристики" среди автоматических выключателей на 100А.

Товар получил премию в категории «Товар 2016г».

ВА47100 удобен при монтаже (крепление DIN, контактный зажим PIN).

Имеет эргономичный и современный корпус.

Стандартные характеристики электромагнитного расцепителя: С-5In-10In, D10In-15In.

Повышенная отключающая способность - 10 000А.

Корпус выключателя обеспечивает IP 20 главных контактов.

• Изготавливаются с характеристикой электромагнитного расцепителя: В, С, D.

Структура условного обозначения маркировки для заказа

Автоматический выключатель ГОСТО-Х1-Х2-Х3-Х4-Х5-Х6-Х7

• где Х1-число полюсов
• Х2- Номинальный ток, А
• Х3-Отсечка электромагнитного расцепителя (числовое или буквенное значение), А ,
• где В-диапазон отсечек до 5кА; С-диапазон отсечек от 5кА до 10кА; Д-диапазон отсечек от 10кА до 20кА;
• Х4 -Номинальное напряжение, В
• Х5 -Отключающая способность, кА
• Х6-Посадочный размер, где 1-крепление на динрейку
• Х7- Климатическое исполнение, по ГОСТ 15150

Маркировка для заказа

Автоматический выключатель ГОСТО-3-100-С-660АС-10-1-УЗ

Таблица тех. параметров:

Наименование параметра	Значение
Число полюсов	3
Номинальный ток	100 А
Номинальное напряжение	380/660 В
Механическая износостойкость	20000 циклов
Электрическая износостойкость	6000 циклов
Отключающая способность	10000 А
Крепление	DIN
Контактный зажим	PIN
Рабочая температура	-40 …+50 °С
Масса	0,45 кг

Чертеж и размеры:

Заметки:
Ассортимент 1-, 2-, 3- и 4-х полюсных модульных автоматических выключателей представлен в номенклатурном каталоге на сайте.
