Выключатель ВА-47100 3п 40А

Выключатель ВА-47100 3п 40А
Голосов пока нет

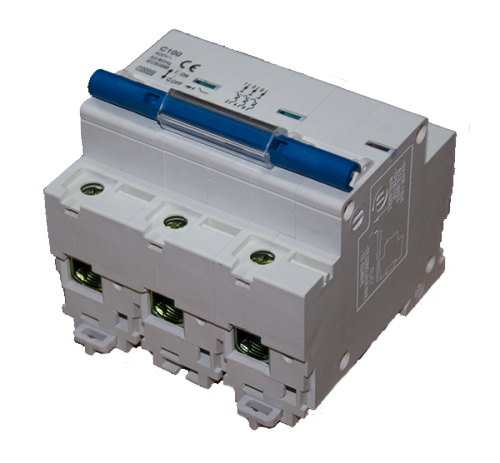

Трехполюсный модульный автоматический выключатель ВА-47-100 величиной номинального тока 40 Ампер с повышенной отключающей способностью.

Предназначение:

защита распределительного и бытового электрооборудования от токов перегрузки и коротких замыканий, в низковольтных сетях переменного и постоянного тока.

При необходимости установки сигнализирующего устройства срабатывания авт. выключателя возможно выполнить подключение доп. контактов, не разбирая устройство.

Монтаж/демонтаж осуществляется при помощи din-рейки, а наличие двойной фиксирующей защелки облегчает и ускоряет эти манипуляции.

Маркировка и расшифровка ВА-47-100-Х1-Х2-Х3-Х4:

ВА - выключатель автоматический,
47-100 - серия,
Х1 - количество полюсов (1, 2, 3, 4),
Х2 - уставка по току перегрузки (10, 16, 25, 32, 35, 40, 50, 63, 80, 100),
Х3 - предельная коммутационная способность (без обозначения 6 КА, 10 кА),
Х4 - характеристика срабатывания по току короткого замыкания:
- С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током,
- D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения.

Структура условного обозначения маркировки для заказа

Автоматический выключатель ГОСТО-Х1-Х2-Х3-Х4-Х5-Х6-Х7

где Х1-число полюсов

Х2- Номинальный ток, А

Х3-Отсечка электромагнитного расцепителя (числовое или буквенное значение), А ,
где В-диапазон отсечек до 5кА; С-диапазон отсечек от 5кА до 10кА; Д-диапазон отсечек от 10кА до 20кА;

Х4 -Номинальное напряжение, В

Х5 -Отключающая способность, кА

Х6-Посадочный размер, где 1-крепление на динрейку

Х7- Климатическое исполнение, по ГОСТ 15150

Маркировка для заказа

Автоматический выключатель ГОСТО-3-40-С-660АС-10-1-УЗ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Число полюсов - 3
Номинальный ток - 40 А
Номинальное напряжение - 380/660 В
Механическая износостойкость - 20000 циклов
Электрическая износостойкость - 6000 циклов
Отключающая способность  - 10000 А
Крепление - DIN
Контактный зажим - PIN
Рабочая температура -40 …+50 °С
Масса - 0,45 кг
