Выключатель ВА-47100 3п 50А

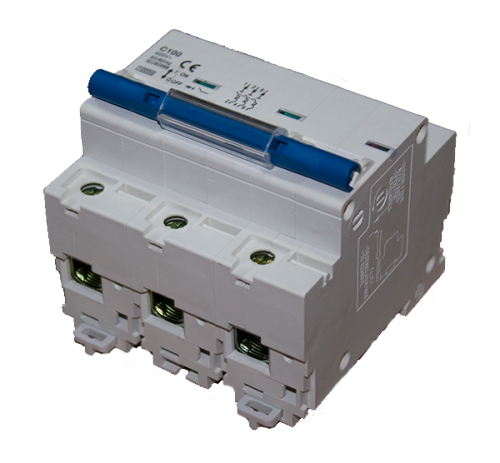

Трехполюсный модульный автоматический выключатель ВА-47-100 величиной номинального тока 50 Ампер с повышенной отключающей способностью.

Предназначение:

защита распределительного и бытового электрооборудования от токов перегрузки и коротких замыканий, в низковольтных сетях переменного и постоянного тока.

При необходимости установки сигнализирующего устройства срабатывания авт. выключателя возможно выполнить подключение доп. контактов, не разбирая устройство.

Монтаж/демонтаж осуществляется при помощи din-рейки, а наличие двойной фиксирующей защелки облегчает и ускоряет эти манипуляции.

Маркировка и расшифровка ВА-47-100-Х1-Х2-Х3-Х4:

  • ВА - выключатель автоматический,
  • 47-100 - серия,
  • Х1 - количество полюсов (1, 2, 3, 4),
  • Х2 - уставка по току перегрузки (10, 16, 25, 32, 35, 40, 50, 63, 80, 100),
  • Х3 - предельная коммутационная способность (без обозначения 6 КА, 10 кА),
  • Х4 - характеристика срабатывания по току короткого замыкания:
  • - С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током,
  • - D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения.

Структура условного обозначения маркировки для заказа

Автоматический выключатель ГОСТО-Х1-Х2-Х3-Х4-Х5-Х6-Х7

  • где Х1-число полюсов
  • Х2- Номинальный ток, А
  • Х3-Отсечка электромагнитного расцепителя (числовое или буквенное значение), А ,
  • где В-диапазон отсечек до 5кА; С-диапазон отсечек от 5кА до 10кА; Д-диапазон отсечек от 10кА до 20кА;
  • Х4 -Номинальное напряжение, В
  • Х5 -Отключающая способность, кА
  • Х6-Посадочный размер, где 1-крепление на динрейку
  • Х7- Климатическое исполнение, по ГОСТ 15150

Маркировка для заказа

Автоматический выключатель ГОСТО-3-50-С-660АС-10-1-УЗ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Число полюсов - 3
  • Номинальный ток - 50 А
  • Номинальное напряжение - 380/660 В
  • Механическая износостойкость - 20000 циклов
  • Электрическая износостойкость - 6000 циклов
  • Отключающая способность  - 10000 А
  • Крепление - DIN
  • Контактный зажим - PIN
  • Рабочая температура -40 …+50 °С
  • Масса - 0,45 кг
  • Изготавливаются с характеристикой электромагнитного расцепителя: В, С, D;
