Выключатель ВА 47100 3п 80А

Выключатель ВА 47100 3п 80А

Выключатель ВА 47100 3п 80А (Маркировка для заказа: ГОСТО-3-80-С-660-10-1-УЗ)

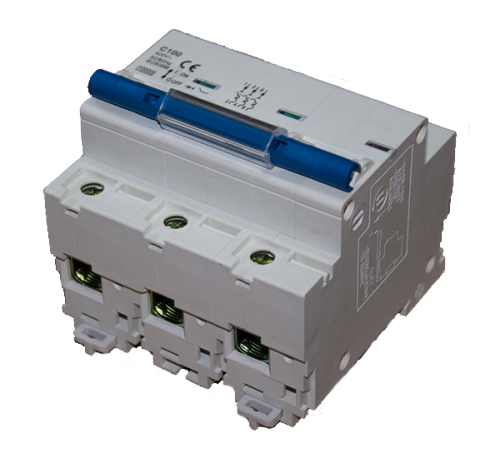

Трехполюсный модульный автоматический выключатель ВА-47-100 величиной номинального тока 80 Ампер с повышенной отключающей способностью.

Предназначение:

• защита распределительного и бытового электрооборудования от токов перегрузки и коротких замыканий, в низковольтных сетях переменного и постоянного тока.

При необходимости установки сигнализирующего устройства срабатывания авт. выключателя возможно выполнить подключение доп. контактов, не разбирая устройство.

Монтаж/демонтаж осуществляется при помощи din-рейки, а наличие двойной фиксирующей защелки облегчает и ускоряет эти манипуляции.

Изготавливаются с характеристикой электромагнитного расцепителя: В, С, D.

Маркировка и расшифровка ВА-47-100-Х1-Х2-Х3-Х4:

• ВА - выключатель автоматический,
• 47-100 - серия,
• Х1 - количество полюсов (1, 2, 3, 4),
• Х2 - уставка по току перегрузки (10, 16, 25, 32, 35, 40, 50, 63, 80, 100),
• Х3 - предельная коммутационная способность (без обозначения 6 КА, 10 кА),
• Х4 - характеристика срабатывания по току короткого замыкания:
  - С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током,
  - D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения

Структура условного обозначения маркировки для заказа

Автоматический выключатель ГОСТО-Х1-Х2-Х3-Х4-Х5-Х6-Х7

где Х1-число полюсов

Х2- Номинальный ток, А

Х3-Отсечка электромагнитного расцепителя (числовое или буквенное значение), А ,
где В-диапазон отсечек до 5кА; С-диапазон отсечек от 5кА до 10кА; Д-диапазон отсечек от 10кА до 20кА;

Х4 -Номинальное напряжение, В

Х5 -Отключающая способность, кА

Х6-Посадочный размер, где 1-крепление на динрейку

Х7- Климатическое исполнение, по ГОСТ 15150

Маркировка для заказа

Автоматический выключатель ГОСТО-3-80-С-660-10-1-УЗ

Структура условного обозначения маркировки для заказа

Автоматический выключатель ГОСТО-Х1-Х2-Х3-Х4-Х5-Х6-Х7

где Х1-число полюсов

Х2- Номинальный ток, А

Х3-Отсечка электромагнитного расцепителя (числовое или буквенное значение), А ,
где В-диапазон отсечек до 5кА; С-диапазон отсечек от 5кА до 10кА; Д-диапазон отсечек от 10кА до 20кА;

Х4 -Номинальное напряжение, В

Х5 -Отключающая способность, кА

Х6-Посадочный размер где 1-крепление на динрейку

Х7- Климатическое исполнение, по ГОСТ 15150;

Маркировка для заказа: ГОСТО-3-80-С-660-10-1-УЗ

В таблице представлены технические характеристики ВА-47100 80А:

Наименование параметра	Значение
Число полюсов	3
Номинальный ток	80 А
Номинальное напряжение	380/660 В
Механическая износостойкость	20000 циклов
Электрическая износостойкость	6000 циклов
Отключающая способность	10000 А
Крепление	DIN
Контактный зажим	PIN
Рабочая температура	-40 …+50 °С
Масса	0,45 кг

Чертеж и размеры:

Примечание:
Полный ассортиментный ряд модульных автоматических выключателей 1-, 2-, 3- и 4-х полюсного исполнения производства Завод "Электроконтактор" представлен в номенклатурном каталоге на сайте.
