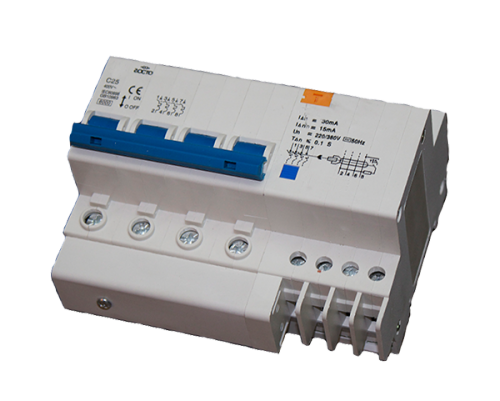

Сертификат: Выключатели автоматические - сертификатВыключатель ВД1-63 4p
Выключатель дифференциальный ВД1-63 является устройством защитного отключения (сокращенное наименование УЗО).
Применение:
На вводе линии питания в различных распределительных устройствах устанавливается дифференциальный выключатель ВД 1-63.
Рекомендовано: установка диф. выключателя нагрузки ВД1-63 в электроустановках, где существует опасность поражения эл. током, доступных для касания .
Дифференциальный выключатель ВД63 устанавливается в схему последовательно с автоматич. выключателем ВА.
Выбор дифференциального выключателя: Следует учитывать значение номинального тока диф автомата.
Значение номинального тока выключателя ВД1-63 может быть выше либо равно значению по току автоматического выключателя.
Электрическая схема:
Краткие технические характеристики:
| Режим эксплуатации | АС-3, АС-1 |
| Номинальный ток эксплуатации,A | 6-63 |
| Номинальный отключающий диф. ток | 10, 30, 100, 300 мА |
| Число полюсов | 4 |
| Номинальное напряжение,V 50Hz | 220/380 |
| Сечение кабеля |
от 1 мм2 (жесткий, гибкий кабель) до 25 мм2 (жесткий кабель) |
Габаритные и установочные размеры дифференциальных выключателей нагрузки ВД63:
