Выключатель ВП-15-К-21-Б-211

Выключатель ВП-15-К-21-Б-211
Голосов пока нет

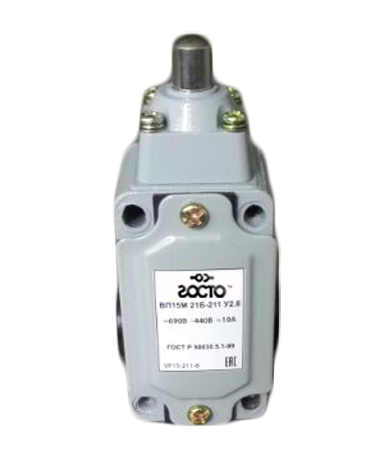

Выключатель путевой ВП15-К-21-Б-211 представляет собой двухполюсный электрический аппарат (общего назначения прямого действия с самовозвратом) базового типа крепления, оснащенный приводом в виде толкателя.

Корпус изделия силуменовый - надежная и прочная оболочка, обеспечивающая сохранение целостности механизма и защищающая его от попадания влаги, пыли и загрязняющих веществ.

Рабочее положение изделия в пространстве может быть любым.

Характеристики температурных значений окружающего воздуха эксплуатационных условий:
- нижнее значение -400 С
- верхнее значение +700 С.

Маркировка и расшифровка обозначений ВП-15К-21-Б-211-54-У2-Х7:

  • ВП - выключатель путевой,
  • 15 - номер серии,
  • К - индекс модернизации,
  • 21 - 10А номинальный ток,
  • Б - группа коммутационной износостойкости:
    - для выключателей полумгновенного действия (Б - 1000000 циклов),
    - для выключателей прямого действия (Б - 2000000 циклов),
  • 2 - 2 полюса,
  • 1 - привод - толкатель,
  • 1 - базовое крепление проводников, резьбовой неуплотненный ввод проводников,
  • 54 - степень защиты IP54,
  • У - климатическое исполнение,
  • 2 - категория размещения,
  • Х7 - варианты по исполнению количества и сочетаний контактов:
    - для выключателей полумгновенного действия:
    1 - 1 замыкающий,
    2 - 1 размыкающий,
    3 - 1 замыкающий + 1 размыкающий;
    - для выключателей прямого действия:
    6 - 1 замыкающий,
    7 - 1 размыкающий,
    8 - 1 замыкающий + 1 размыкающий.

Значения технических характеристик ВП15:

Наименование параметра
Значение
Номинальный ток
10А
Количество коммутируемых цепей
2
Тип привода
толкатель
Номинальное рабочее напряжение переменного тока
до 660В (при частоте 60Гц)
Номинальное рабочее напряжение постоянного тока
до 440В
Контактная группа (сочетание контактов)
1з+1р
Усилие прямого срабатывания
не более 30H
Ввод внешних проводов
через гермоввод (сальник MG20х1,5)
Вид переключающего устройства
- полумгновенного действия,
- прямого действия
Степень защиты
IP54
Климатическое исполнение и категория размещения
У2

Чертеж и размеры:



Мнение эксперта:

Компактные и прочные выключатели послужат надежными единицами в автоматизации производственных процессов, обеспечив надежную защиту.
