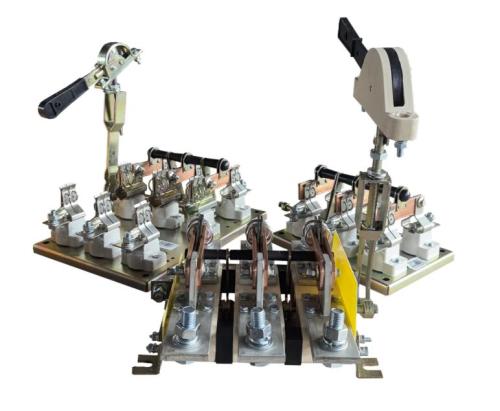

Выключатель-разъединитель ГОСТО 250А на 2 направления
Выключатель-разъединитель ГОСТО с номинальным током 250А - аппарат, который специалисты завода «Электроконтактор» рекомендуют для ручного переключения электрических цепей между двумя источниками питания или направлениями нагрузки.
Выключатель-разъединитель ГОСТО 250А на 2 направления (схема переключения «1–0–2») предназначен для коммутации обесточенных участков электрических цепей напряжением до 690В переменного тока. Аппарат обеспечивает создание видимого разрыва цепи и позволяет переключать нагрузку между двумя вводами (основным и резервным) или двумя направлениями. Применяется в распределительных устройствах, шкафах и щитах, где требуется безопасное секционирование и переключение.
Технические характеристики
- Тип: Выключатель-разъединитель на 2 направления
- Номинальное рабочее напряжение: до 690В переменного тока
- Номинальное напряжение изоляции: 690В
- Частота сети: 50/60 Гц
- Номинальный ток: 250А
- Количество полюсов: 3
- Количество направлений: 2 (схема 1–0–2)
- Схема переключения: 1–0–2 (с разрывом обоих направлений)
- Тип привода: Ручной рычажный (боковая/передняя рукоятка)
- Способ подключения: Переднее/заднее (болтовое)
- Степень защиты: IP00 (открытое исполнение)
- Климатическое исполнение: У3, УХЛ4
- Механическая износостойкость: 10 000–16 000 циклов ВО
- Категория применения: АС-20В, АС-21В, АС-22В
Конструктивные особенности и преимущества
- Схема переключения 1–0–2. Аппарат имеет три фиксированных положения: «Направление 1», «Отключено», «Направление 2». Это позволяет безопасно переключать нагрузку между двумя источниками или направлениями.
- Двойной видимый разрыв. Конструкция обеспечивает разрыв цепи в каждом из направлений, что гарантирует безопасность при обслуживании.
- Контакты из медных сплавов. Токоведущие элементы изготовлены из электротехнической меди с защитным покрытием, что минимизирует нагрев и переходное сопротивление.
- Быстрое переключение. Механизм обеспечивает чёткую фиксацию рукоятки в каждом из трёх положений независимо от скорости движения оператора.
- Возможность блокировки. В приводе предусмотрены отверстия для навесного замка - исключает несанкционированное переключение.
- Прочная металлическая рама. Основание выполнено из листовой стали, устойчиво к вибрациям и механическим нагрузкам.
- Оптимальный типоразмер. Номинальный ток 250 А - востребованное решение для распределительных устройств средних нагрузок.
Области применения
- Вводно-распределительные устройства (ВРУ) - переключение между основным и резервным вводом.
- Главные распределительные щиты (ГРЩ) - секционирование шин.
- Силовые шкафы и пункты - переключение питания между двумя линиями.
- Крановое оборудование - переключение питания между двумя фидерами.
- Трансформаторные подстанции - на стороне низкого напряжения.
- Резервные источники питания (ДГУ, ИБП) - переключение нагрузки.
- Промышленные установки с двумя источниками питания.
Рекомендации по подбору дополнительного оборудования
- Дугогасительные камеры. Для коммутации цепей под нагрузкой обязательно укомплектуйте аппарат дугогасительными камерами.
- Приводные механизмы. Для установки в шкафах с дверцами используйте удлинённый вал и рукоятку на дверь.
- Изоляционные основания. При монтаже на металлические панели применяйте изоляционные основания (типа ОФП).
- Блок-замки. Установите блок-замки для исключения ошибочных переключений.
- Шинные соединения. Для тока 250 А используйте медные шины сечением не менее 2×(4×40) мм с надёжной затяжкой болтовых соединений.
Условия эксплуатации и обслуживания
- Установка: внутри закрытых распределительных устройств, шкафов, щитов.
- Степень защиты: IP00 - требует установки в защищённый корпус.
- Температура: от −40 °C до +55 °C (в зависимости от климатического исполнения).
- Среда: невзрывоопасная, без токопроводящей пыли и агрессивных газов.
Регламент обслуживания:
- Проверяйте затяжку болтовых соединений на токоведущих шинах (момент затяжки в соответствии с инструкцией).
- Осматривайте контакты на предмет подгорания и окисления.
- Проверяйте чёткость фиксации рукоятки в трёх положениях.
- Смазывайте трущиеся поверхности механизма привода.
Меры безопасности (ТБ и ПУЭ)
- Аппарат не имеет дугогасительных камер и предназначен для коммутации цепей только при отсутствии тока нагрузки.
- Перед переключением убедитесь в отсутствии нагрузки в коммутируемой цепи.
- Запрещается переключение под нагрузкой - это может привести к дугообразованию и травмам.
- Все работы по обслуживанию - только при полном снятии напряжения, проверенном указателем напряжения.
- Установите блок-замки после переключения.
____________________________________________________________________________
Все выключатели-разъединители ГОСТО, предлагаемые нашим заводом, соответствуют ГОСТ и проходят входной контроль качества. Прочная металлическая конструкция, контакты из медных сплавов, схема переключения 1–0–2 и двойной видимый разрыв цепи - оптимальное решение для безопасного переключения силовых цепей.
