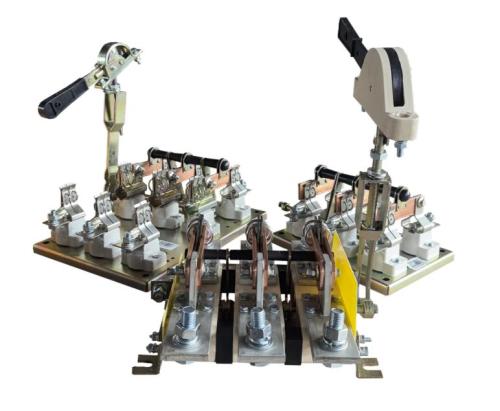

Выключатель-разъединитель ГОСТО 690В | для неавтоматической коммутации
Выключатели-разъединители (Выключатели нагрузки) ГОСТО применяются для включения, пропускания и отключения переменного тока номинальным напряжением до 690В номинальной частоты 50/60Гц и постоянного тока номинальным напряжением до 440В в составе распределительных устройств широкого применения – ящиков, распределительных шкафов и панелей. Группа условий эксплуатации М4 по ГОСТ 17516.1. Степень защиты - IP20.
Номинальное напряжение изоляции (Ui) - 1000 В АС.
Номинальный режим эксплуатации - продолжительный.
Технические характеристики ВР32И 690В
- Количество полюсов: 3.
- Род тока: переменный (АС).
- Номинальное рабочее напряжение переменного тока: 690В.
- Число направлений коммутации: 1.
- Номинальное напряжение изоляции (Ui): 1000В.
- Степень защиты (IP): IP00.
Области применения оборудования
Выключатели-разъединители ГОСТО широко применяются для комплектования распределительных устройств:
- Вводно-распределительные устройства (ВРУ) жилых, общественных и промышленных зданий.
- Распределительные шкафы и пункты (ШР, ШРП).
- Шкафы и ящики управления.
- Трансформаторные подстанции.
- Крановое и грузоподъёмное оборудование.
Условия эксплуатации и обслуживания
Для обеспечения надёжной работы необходимо соблюдать следующие условия:
- Установка: внутри низковольтных комплектных устройств со степенью защиты не ниже IP30.
- Пространственное положение: аппарат может эксплуатироваться в любом положении при условии работоспособности привода .
- Климатическое исполнение: УХЛ3.
- Персонал: монтаж и обслуживание должны выполняться только квалифицированным электротехническим персоналом .
Регламент обслуживания:
- Рекомендуется один раз в 6 месяцев подтягивать контактные болтовые зажимы .
- Периодически проверяйте состояние контактов и работу механизма фиксации рукоятки в положениях «включено» и «отключено».
Меры безопасности (ТБ и ПУЭ)
- Перед началом монтажных работ необходимо обесточить электроустановку и убедиться в её обесточенности.
- Коммутация цепей под нагрузкой допускается только с устройством с установленными дугогасительными камерами.
- Устройства должны устанавливаться в оболочки, соответствующие ГОСТ.
________________________________________________________________________________________
Все выключатели-разъединители ГОСТО, предлагаемые нашим заводом, соответствуют ГОСТ и проходят входной контроль качества. Надёжная конструкция с двойным разрывом цепи, контактами из высококачественной меди и возможностью присоединения алюминиевых проводников гарантирует безопасную и долговечную работу вашего оборудования.
