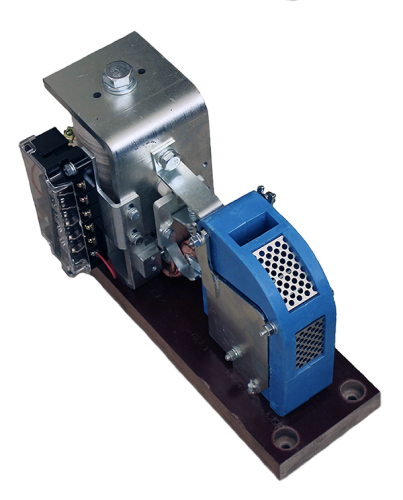

Контакторы электромагнитные тока постоянного ТКПД производства Завода Электроконтактор предназначены для коммутации электроцепей тока постоянного напряжением до 220В с питанием катушек втягивающих от тока постоянного напряжением до 110В на электровозах и тепловозах.
ПРИНЦИП ДЕЙСТВИЯ И КОНСТРУКЦИЯ
Контакторы снабжены магнитной системой клапанного типа. При подаче на катушку втягивающую напряжения, якорь контактора начинает двигаться и стремится притянуться к сердечнику.
Вспомогательные и подвижные контакты из-за движения якоря размыкаются, либо замыкаются в зависимости их исполнения. При размыкании вспомогательных или главных контактов электроцепь схемы отключается, а при замыкании – включается.
Во время разрыва цепи между неподвижным и подвижным контактами образуется электродуга. Для быстрого гашения электрической дуги контакторы имеют дугогасительные камеры и катушки.
