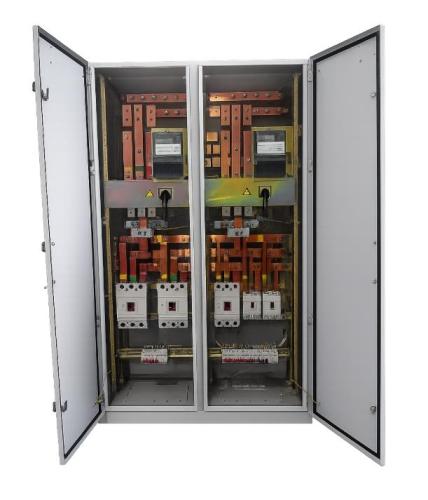

Пункт распределения ПР

Пункт  распределения ПР  (далее ящик) предназначены для распределения электрической энергии, защиты электрических установок напряжением до 660 В переменного тока частотой 50 и 60 Гц.

Пункт распределения ПР  обеспечивают защиту от перегрузок и коротких замыканий и используются для нечастых (до трех включений в час) оперативных коммутаций электрических цепей и пусков асинхронных двигателей

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

1.  высота над уровнем моря не более 2000 м;
2.  температура окружающего воздуха для климатических исполнений:
У1, У3 — от минус 45 до плюс 40°С;
Т1, Т3 — от минус 10 до плюс 45°С;
3 . окружающая среда, нормальная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, для шкафов со степенью защиты IP21;
4 . группа условий эксплуатации М1 по ГОСТ 17516.1-90.
5.  рабочее положение в пространстве — вертикальное, допускается отклонение в любую сторону на 5°;
6 . степень защиты при открытых дверях для всех исполнений IP21; при закрытых дверях — IP21,  IP54,  по ГОСТ 14254-96.
7 . пункт  распределения  серии ПР  соответствуют ТР ТС 004/2011

Габариты

Ящики представляют собой сварную металлоконструкцию, в которой установлена монтажная панель с аппаратурой. Ввод в ящики осуществляется снизу сверху. Толщина используемого металла 1, 1,2мм
