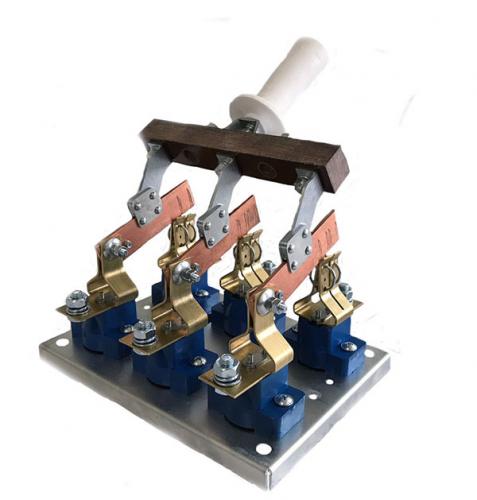

Рубильники РЦ

Рубильники РЦ открытого исполнения, с приводом ручным, трехполюсные, предназначаются для нечастых неавтоматических коммутаций электроцепей.

РАСШИФРОВКА РЦ

Р Х-Х/Х-Х-УЗ

• Р – рубильник;
• Х – обозначение привода: Ц – центральный, С – смешанный, Б – боковая рукоять;
• Х/ - номинальный ток: 1 – 100А, 2 – 250А, 4 – 400А, 6 – 630А;
• Х – длина вала;
• Обозначение исполнения боковой рукоятки и смешанного привода: Л – левое, П – правое;
• УЗ – категория размещения;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЦ

• Категория размещения – УЗ;
• Режим эксплуатации, номинальный – продолжительный;
• Защита степени – IP00;
• Рабочее напряжение – 380В;
• Рабочие токи – 100, 250, 400, 630А;
• Кратковременно выдерживаемый ток, номинальный – 100А -1,2кА, 250А – 3кА, 400А – 4,8кА, 630А – 7,6кА;
• Механическая износостойкость – не меньше 2500 циклов;
