Выключатели автоматические ВА. Техническое описание.

Выбрать (ознакомится с ценой) нужный Автоматический выключатели ВА

Внимание!!! Акция!!!

ВА5735 125а, 160а, 200а, 250а 2140руб.;

ВА 5735 25-100А 1420 руб.;

ВА 5731 10-100А 1280руб.;

Выключатели автоматические предназначены включать, проводить в течение нормированного времени и отключать токи при нормированных и ненормальных условиях в цепи, таких как короткое замыкание, перегрузки, недопустимые снижения напряжения.

При выборе автоматического выключателя следует обратить внимание на следующие характеристики выключателя:

  1. Номинальный ток автоматического выключателя (Iн).
  2. Номинальное напряжение (В).
  3. Предельная коммутационная способность.
  4. Уставка по току срабатывания.
  5. Число полюсов главной цепи (1-полюсные; 2-полюсные; 3-полюсные; 4-полюсные).
  6. Комплектация выключателя расцепителями (с тепловым расцепителем, c электромагнитным расцепителем, c термомагнитным; с независимым расцепителем, c полупроводниковым расцепителем). Конструкция автоматического выключателя может предусматривать установку нескольких видов расцепителей одновременно.
  7. Наличие свободных контактов (с контактами; без контактов).
  8. Способ присоединения внешних проводников (с задним присоединением; с передним присоединением; с универсальным присоединением - передним и задним).
  9. Вид установки (выкатные с втычными контактами; стационарные).
  10. Вид исполнения отсечки (селективные, неселективные).
  11. Вид привода (ручной; электропривод).

ВА-57ХХ

Автоматические выключатели серии ВА57 предназначены для проведения тока в нормальном режиме и отключения тока при КЗ, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей. Рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 690В переменного тока частотой 50 и 60 Гц.

Тип расцепителя - тепловой и электромагнитный.

Структура условного обозначения выключателей ВА ГОСТО-57-Х-Х1Х2Х3Х4Х5Х6 Х7 Х8 Х9 Х10:

  • ВА - выключатель автоматический;
  • ГОСТО - торговая марка;
  • 57 - серия выключателя;
  • Х - номинальный ток выключателя (где "31"-до 100А, "35"-до 250А, "39"-630А);
  • Х1 - исполнение выключателя по числу полюсов на переменном токе и напряжению на постоянном токе (где "3"- три полюса переменного тока);
  • Х2 - исполнение максимальных расцепителей тока в комбинации по зоне защиты (где "4"- с расцепителями тока короткого замыкания и расцепителями тока перегрузки);
  • Х3Х4 - исполнение по наличию дополнительных сборочных единиц и их комбинациям (где "00" - отсутствуют);
  • Х5 - вид привода и способ установки выключателя (где "1" - ручной привод, стационарное исполнение);
  • Х6 - исполнение по дополнительным механизмам (где "0" - отсутствуют);
  • Х7 - номинальный ток расцепителей выключателя;
  • Х8 - уставка расцепителей тока короткого замыкания (при наличии в маркировке);
  • Х9 - номинальное напряжение и род тока главной цепи (до 690 АС для выключателей переменного тока - при наличии в маркировке);
  • Х10 - климатическое исполнение и категория размещения (У3, УХЛ3).

Технические характеристики автоматов ВА-5731, ВА-5735, ВА-57Ф35, ВА-5739:

Тип выключателя
Номинальные токи (In), А
Токовые уставки максимальных расцепителей тока
короткого замыкания (А), при переменном токе
ВА5731

6,3
3, 5, 7, 8, 9, 10, 12, 15
10
16
20
25
31,5
40
50

ВА5735
63
80
100

125
160
200
ВА5739
250

320
400
630
ВА57Ф35
63
80
100
125
160
200
250

ВА-5731

Выключатели автоматические ВА57-31 предназначены для проведения тока в нормальном режиме и отключения тока при коротком замыкании, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 30 в сутки) оперативных включений и отключений электрических цепей.

Выключатели ВА5731 рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 380В переменного тока частотой 50 и 60 Гц и до 220В постоянного тока.

Технические характеристики ВА-5731:

Наименование параметра
Значение
Исполнение
340010
Номинальное напряжение переменного тока (U)
380В
Номинальный ток (In)
10, 16, 20, 25, 31.5, 32, 40, 50, 63, 80, 100 А
Климатическое исполнение и категория размещения
УХЛ3 и У3
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями
IP20 – оболочки выключателей;
IP00 – мест для присоединения внешних проводников и  контактов.

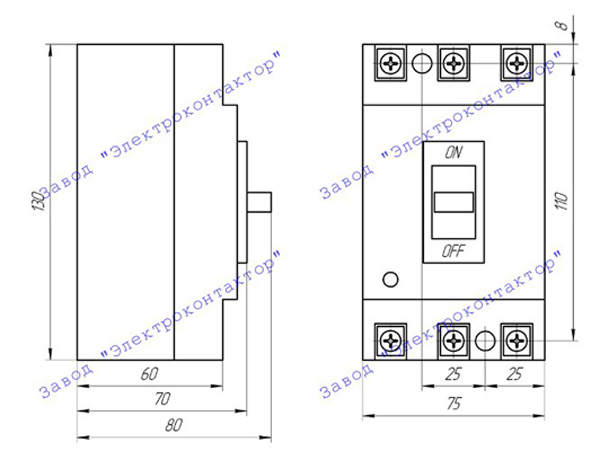

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5731 (ВА5731) 6,3-63А:

 Внешний вид, габаритные, установочные и присоединительные размеры ВА-5731 (ВА5731) 6,3-63А

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5731 (ВА5731) 80А, 100А:

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5731 (ВА5731) 80А, 100А

ВА-5735

Выключатели серии ВА-5735 - токоограничивающие аппараты с высокой коммутационной способностью, расчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660В переменного тока частоты 50 и 60 Гц.

Автоматические выключатели ВА-5735 выпускаются в 3 габаритах.

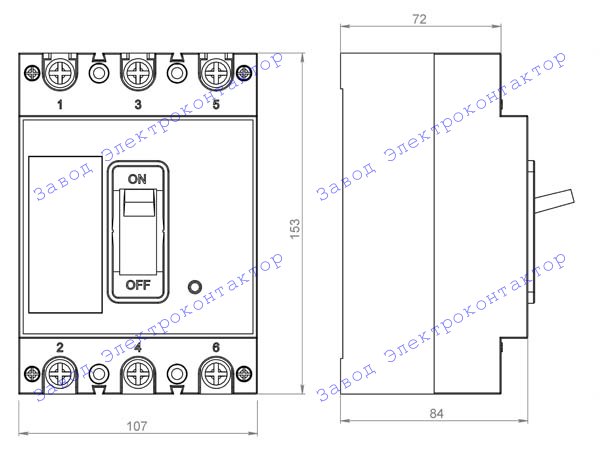

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5735 (ВА5735) до 100А

(габарит 1):

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5735 (ВА5735)

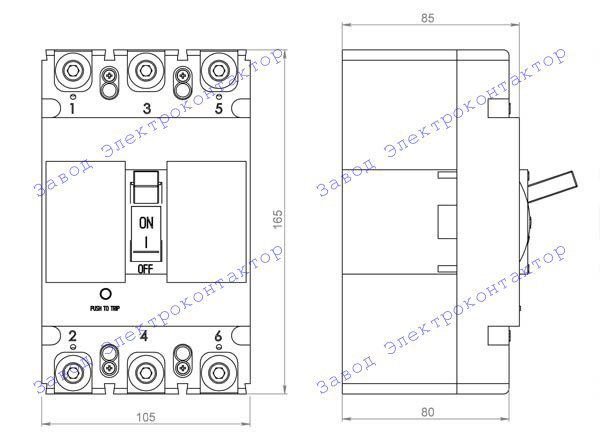

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5735 (ВА5735)

(габарит 2):





ВА-5739

Выключатели серии ВА-5739 предназначены для защиты проведения электрического тока в нормальных условиях и автоматического отключения при токах перегрузки, токах короткого замыкания, при недопустимых снижениях напряжения в сетях переменного тока напряжением до 660В и сетях постоянного тока напряжением 440В.

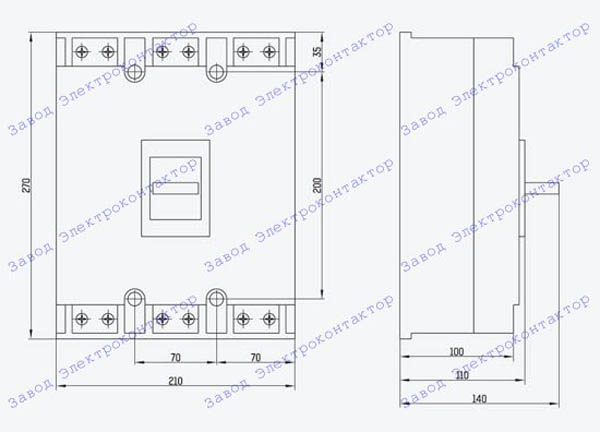

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5739 (ВА5739):

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5739 (ВА5739)

Автоматические выключатели серии ВА-51 на номинальные токи от 16 до 630 А служат для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей.

Выключатели серии ВА-5541 1000 А имеют следующие варианты исполнений: 341830, 331830, 344730, 334730, 341810, 331810, 344710, 334710.

Структура условного обозначения выключателя ВА 5541 Х1Х2Х3:

  • ВА 55 – серия выключателя;
  • 41 – ток до 1 000А;
  • Х1 – 33, 34 – трёхфазный;
  • Х2 – 18 – стационарный; 47 - стационарный с независимым расцепителем;
  • Х3 – 10 - без привода; 30 - двигательный (электромагнитный) привод.

ВА-5545

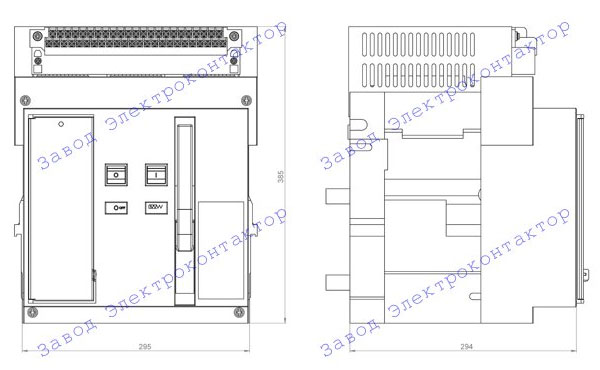

Внешний вид, габаритные, установочные и присоединительные размеры ВА-5545 (ВА5545) 2000А:

нешний вид, габаритные, установочные и присоединительные размеры ВА-5545



Выбрать (ознакомится с ценой) нужный Автоматический выключатели ВА





На сайте представлена краткая справочная информация.
Дополнительную техническую информацию можно получить по запросу с Вашей заявкой.
