Тормоза ТКТ. Техническое описание.

Колодочные тормоза серии ТКТ предназначены для остановки и удержания валов механизмов (преимущественно подъемно-транспортных машин) в заторможенном состоянии при неработающем приводе.

Тормоз ТКТ устанавливается в вертикальном положении с горизонтальным расположением оси тормозного шкифа в механизмах всех групп режима, работающих в пожаровзрывобезопасной среде, при резких перепадах температуры окружающей среды. При установке на механизмах, работающих на открытом воздухе, в целях предотвращения попадания атмосферных осадков, а также воздействия солнецной радиации тормоз ТКТ должен быть защищен кожухом.

Структура условного обозначения ТКТ ГОСТО-Х1 Х2:

  • ТК - тормоз колодочный;
  • Т - вид привода - с электромагнитом переменного тока серии МО;
  • ГОСТО - торговая марка;
  • Х1 - диаметр тормозного шкива, мм;
  • Х2 - климатическое исполнение и категория размещения.

Технические характеристики ТКТ:

Наименование параметра
Тип и размер тормоза
ТКТ-100
ТКТ-200
ТКТ-300
Тормозной момент, Нм
40
300
412
Диаметр тормозного шкива, мм
100
200
300
Тип электромагнита
МО-100
МО-200
МО-300
Номинальное напряжение, В
220/380
220/380
220/380
Частота, Гц
50
50
50
Продолжительность включений, ПВ %
40
40
40
Степень защиты
IP00
IP00
IP00

Устройство колодочного тормоза ТКТ:

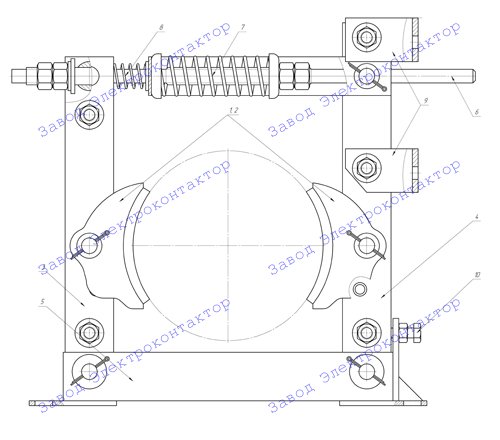

Основные узлы и детали: 1, 2 - тормозные колодки; 3, 4 - вертикальные стойки; 5 - основание; 6 - регулировочная
тяга; 7 - замыкающая пружина; 8 - возвратная пружина; 9 - основание крепления электромагнита; 10 - регулировочный болт.

Устройство колодочного тормоза ТКТ

Внешний вид, габаритные и установочные размеры ТКТ:

Тип тормоза
Габаритные и установочные размеры тормозов, мм
L
L 1
L 2
H
h
D
S
A
a
B
b
d
ТКТ-100
380
240
270
260
100
100
6
230
16
130
40
13
ТКТ-200
546
328
394
420
170
200
6
380
22
178
60
18
ТКТ-300
786
510
550
605
240
300
8
500
25
225
80
22
ТКТ-200/100
661
443
394
470
170
200
6
380
22
178
60
18
ТКТ-300/200
888
605
550
620
240
300
8
500
25
225
80
22

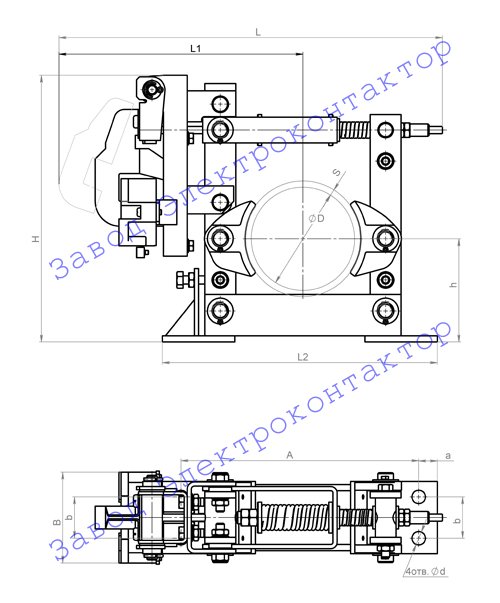

 Внешний вид, габаритные и установочные размеры ТКТ
