Техническое описание

Контакторы КПД

Контакторы КПД предназначены для коммутации цепей постоянного тока (для контактора I величины – постоянного и переменного тока) кранового и тягового электрооборудования напряжением до 220В и переменного тока кранового оборудования напряжением до 440В с частотой 50 и 60Гц с питанием включающих катушек постоянным током напряжением до 440В.

Структура условного обозначения контакторов серии КТК ГОСТО-Х1-Х2Х3 Х4:

  • КТК - контактор электромагнитный тяговый и крановый;
  • ГОСТО - торговая марка;
  • Х1 - величина контактора (где "0" - постоянный ток и напряжение силовой цепи 220 В; номинальный ток до 25 А; "1" - переменный  ток частотой 50 и 60 Гц и напряжение силовой цепи 380 и 440 В  соответственно; постоянный ток и напряжение силовой цепи 220 В; номинальный ток до 80 А);
  • Х2 - число главных замыкающих контактов;
  • Х3 - число главных размыкающих контактов;
  • Х4 - климатическое исполнение и категория размещения.

Структура условного обозначения контакторов серии КПД ГОСТО-Х1Х2Х3 Х4 Х5:

  • КПД - контакторы электромагнитные постоянного тока;
  • ГОСТО - торговая марка;
  • Х1 - обозначение серии (где "1" - 100);
  • Х2- число главных замыкающих контактов;
  • Х3 - величина контактора в зависимости от номинального тока главной цепи;
  • Х4 - индекс модернизации (Е);
  • Х5 - климатическое исполнение и категория размещения.

Основные технические характеристики КПД:

Наименование параметра
Значение
Род тока
постоянный
Число главных замыкающих контактов
1, 2
Допустимая частота включений
до 1200 вкл./час
Номинальное напряжение главных контактов
220В
Номинальный ток главных контактов
25А , 63А, 80А
Номинальное напряжение включ. катушек контакторов
110В, 220В
Категория размещения
ДС3
Режим работы
ПВ 40%
Климатическое исполнение
У3, ХУ3
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями
IР00
Масса (не более)
4,0кг
Тип контактора
Количество главных контактов
Ном. напряж-е, В
Ном.ток, А
Допустимое число циклов "ВО" в час
Мех. износо-
стойкость млн. циклов "ВО", не менее
Постоянная времени главной цепи, мс
Коэф. мощ-ти глав. цепи
Потреб. мощ-ть Вт, не более
замыкающих "з"
размыкающих "р"
КПД-1-20 УХЛ2
2
--
- 220 до 440
80, 63
1200
16
7,5
0,35
0,30

Примечание: допуск на коэффициент мощности +0,05, допуск на постоянную времени +15%.

По согласованию между предприятием-изготовителем и потребителем двухплюсные контакторы КПД-1-20 изготавливаются по специальному заказу с разными токами на полюсах.

Номинальное напряжение и коммутирующий ток во вспомогательных контактах:

Род тока
Включение
Отключение
ном. ток, А
напряжение, В
коэф-т мощности
постоянная времени, С
ном. ток, А
напряжение, В
коэф-т мощности
постоянная времени, С
Постоянный ДС-11
2,5
110
--
0,05
2,5
110
--
0,05
Постоянный ДС-11
1,0
220
--
0,05
1,0
220
--
0,05
Переменный АС-11
50
220
0,7
--
5
220
0,4
--
Переменный АС-11
50
380
0,7
--
5
380
0,4
--

Примечание:

  1. Номинальный ток продолжительного режима 10А.
  2. * допускается использовать при 440В.

Допустимые превышения температуры токоведущих частей контактора в прерывисто-продолжительном режиме работы при протекании номинального тока в главной цепи и цепи в/к при 105% номинального напряжения на включающей катушке не должна быть более величин:

Наименование частей контактора
Допустимые превышения, °С, при температуре окружающего воздуха 40°С
Главные контакты
не нормируется*
Вспомогательные контакты
80
Катушки включающие
**
Катушки дугогасительные:
- из изолированного провода
85
- из медной шины
95
Контактные соединения внутри аппарата
55
Контактные соединения выводов силовой цепи аппарата с внешними проводниками
55

Примечание:
*Ограничивается предельно допустимой температурой соседних частей.
**Ограничивается классом нагревостойкости изоляции.

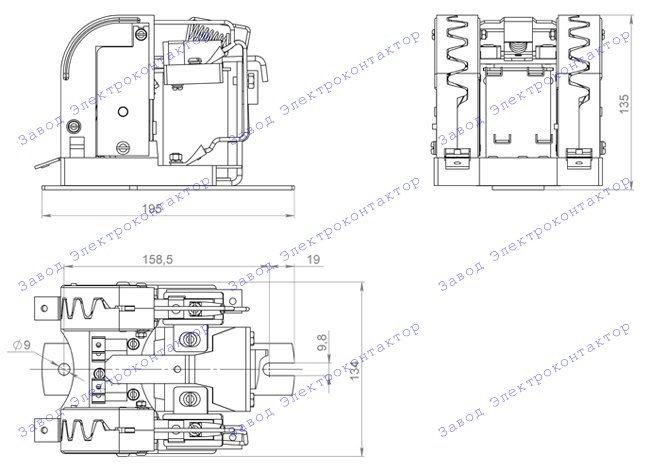

Внешний вид, габаритные и установочные размеры КПД:





На сайте представлена краткая справочная информация.
Дополнительную техническую информацию можно получить по запросу с Вашей заявкой.
