Контакторы КВ. Техническое описание.

Контактор вакуумный КВ предназначен для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии.

Возможно изготовление разного рода исполнений:

  • нереверсивный / реверсивный тип,
  • по напряжению катушки: 24В, 36В, 42В, 48В, 75В, 110В, 127В, 220В.

Особенности контакторов серии КВ:

  • отсутствие открытой электрической дуги
  • минимальные регламентные работы и отсутствие необходимости обслуживания главных контактов
  • высокое быстродействие, обусловленное малым ходом контактов
  • низкий уровень шума в рабочем состоянии
  • уменьшенные в 2-3 раза габариты (по сравнению с аналогичными по техническим характеристикам воздушными контакторами)
  • возможность работы в условиях низких температур (до -40°С).

Расшифровка маркировки вакуумных контакторов серии КВ ГОСТО-1,14 Х1/Х2 Х3:

  • КВ - контактор вакуумный;
  • ГОСТО - торговая марка;
  • 1,14 - номинальное напряжение главной цепи;
  • Х1 - номинальный ток отключения главной цепи;
  • Х2 - номинальный ток главной цепи;
  • Х3 - климатическое исполнение и категория размещения.

Технические характеристики контакторов вакуумных КВ ГОСТО:

Технические характеристики
КВ-1,14 1,6/160 У3
КВ-1,14 2,5/160 У3
КВ-1,14 2,5/250 У3
КВ-1,14 4/400 У3
КВ-1,14 6,3/630 У3
Номинальное напряжение главной цепи
1,14кВ
Напряжение катушки
220В, 380В
Номинальный переменный ток главной цепи
160А
160А
250А
400А
630А
Ном. ток доп. контактов
10А
Ном. напряжение доп. контактов:
- переменного тока частотой 50 Гц
- постоянного тока

до 660В
до 440В
Ном. переменный ток отключения главной цепи
1,6кА
2,5кА
2,5кА
3,5кА
5кА
Масса
4кг
8кг
8кг
12кг
20кг

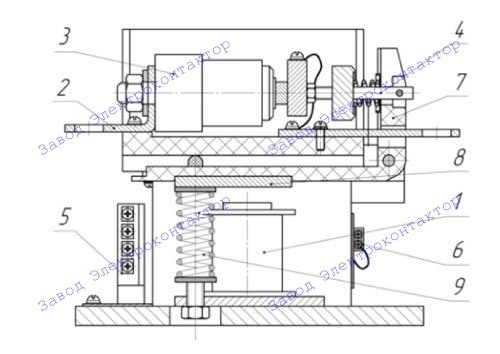

Внешний вид и устройство контактора КВ:

Основные узлы и детали: 1 - электромагнит включения; 2 - три полюса с единым приводом на все полюса; 3 - вакуумная дугогасительная камера; 4 - механизм дополнительного контактного нажатия контактов; 5 - блоки вспомогательных контактов; 6 - контакты, для организации цикла включения; 7 - рычаг; 8 - плита; 9 - возвратная пружина.

Внешний вид и устройство контактора КВ

Внешний вид, габаритные, установочные и присоединительные размеры контакторов КВ:

Тип контактора
Н, мм
А, мм
В, мм
а, мм
а1, мм
b, мм
d, мм
КВ-1,14 1,6/160А
125
160
130
105
140
88
9
КВ-1,14 2,5/250А
180
180
180
160
160
160
11
КВ-1,14 4,0/400А
190
184
212
180
180
160
11
КВ-1,14 6,3/630А
220
350
250
300
300
230
9

Внешний вид, габаритные, установочные и присоединительные размеры контакторов КВ

Реверсивные вакуумные контакторы КВ-1,14

Контакторы вакуумные низковольтные серии КВ-1,14 реверсивные – открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для включения и отключения приемников электрической энергии, используются в системах АВР или для реверсирования электрических цепей в электроустановках, например, в шкафах управления асинхронными двигателями.

Внешний вид, габаритные, установочные и присоединительные размеры реверсивных контакторов КВ:

Тип контактора
А, мм
В, мм
Н, мм
а1, мм
а2, мм
b, мм
h, мм
C, мм
S, мм
R, мм
D, мм
d, мм
КВ-1,14-160
385
125
141
325
360
98
131
150
41
135
М8
8,5
КВ-1,14-250
420
180
196
380
380
160
185
205
59
102
М10
11
КВ-1,14-400
480
200
207
432
432
160
194
224
70
113
М10
11

Внешний вид, габаритные, установочные и присоединительные размеры реверсивных контакторов КВ

Внимание!
Не забудьте при заказе указать необходимые параметры.

ПЕРЕЙТИ В КАТАЛОГ





На сайте представлена краткая справочная информация.
Дополнительную техническую информацию можно получить по запросу с Вашей заявкой.
