Выключатели концевые (ВК) предназначены для применения в электрических цепях управления электротехнических устройств в электроприводах переменного тока напряжением до 660В частотой 50-60Гц и постоянного тока напряжением до 440В.
Срабатывание выключателя происходит под воздействием управляющих упоров (кулачков) в определенных точках пути контролируемого объекта (подвижного механизма).
Структура условного обозначения ВК ГОСТО-Х1Х2Х3-Х4Х5-Х6Х7-Х8:
- ВК - выключатель концевой;
- ГОСТО - торговая марка;
- Х1Х2Х3 - тип исполнения (где "200" - без сальникового ввода, "300" - с сальниковым вводом);
- Х4 - условное обозначение группы коммутационной износостойкости: "Б" - биметаллические контакты;
- Х5 - вид привода (где "Р"- рычаг с роликом);
- Х6Х7 – климатическое исполнение и категория размещения;
- Х8 - индекс предприятия изготовителя (МТ).
Технические характеристики
Наименование параметра |
Величина |
Номинальное
напряжение, В
|
постоянный ток
|
110,220,440
|
переменный ток 50-60Гц
|
220,380,660
|
Номинальный ток, А
|
16
|
Усилие срабатывания выключателя, Н, не более
|
80
|
Усилие возврата выключателя, Н, не более
|
2
|
Рабочий ход привода, градусов
|
14
|
Время срабатывания выключателя, с, не более
|
0,04
|
Конструктивное исполнение
|
рычаг с роликом
|
Степень защиты
|
IР67
|
Количество и состояние контактов
|
1 «З» + 1 «Р»
|
Периодичность включений в час, не более
|
600
|
Механическая износостойкость,млн..циклов ВО, не менее
|
16
|
Коммутационная износостойкость, млн.циклов ВО, не менее
|
Б(биметаллические контакты)-1
|
Режим работы
|
повторно-кратковременный
|

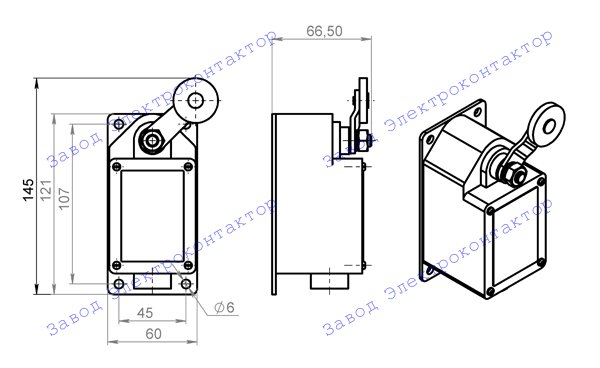

Чертеж и размеры выключателей ВК:

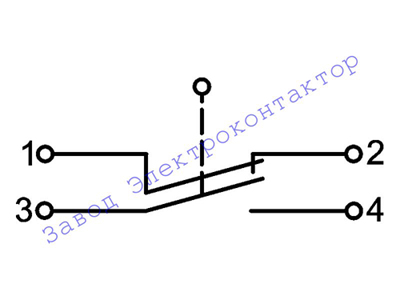

Электрическая схема:
