Выключатели концевые ВПК. Техническое описание.

Выключатели путевые контактные (ВПК) предназначены для коммутации электрических цепей управления переменного напряжения до 660В, частоты 50(60)Гц и постоянного напряжения до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Структура условного обозначения ВПК ГОСТО-Х1Х2Х3Х4 Х5 Х6:

  • ВПК - выключатель путевой контактный;
  • ГОСТО - торговая марка:
  • Х1 - номер разработки серии;
  • Х2 - условное обозначение степени защиты (где "0"-IP00, "1"-IP65);
  • Х3 - контактная группа (где "1"-1з+1р; "2"-2р+2з);
  • Х4 - тип привода - вид толкателя (где "0" - толкатель; "1" - толкатель с роликом; "2" - рычаг с роликом на 1,2 ступени с рабочим ходом влево или вправо);
  • Х5 - исполнение выключателя (где "Б" - с биметаллическими контактами);
  • Х6 – климатическое исполнение и категория размещения.

Принцип работы
Рабочее положение выключателей в пространстве – любое. При нажатии на приводной элемент происходит перемещение траверсы, несущей подвижные контакты мостикового типа. В результате происходит переключение контактов. При снятии усилия с приводного элемента возвратная пружина возвращает систему в исходное положение.

Технические характеристики ВПК:

Тип выключателя
Напряжение, В
Номин. ток, А
Механ. износостойкость,
млн. циклов
Степень защиты IP
Коммутац. износостойк., циклов В/О, млн. раз
перем.
пост.
Перем. ток
Пост. ток
ВПК ГОСТО-2010
660
440
10
10
65
1,50
0,30
ВПК ГОСТО-2110
660
440
10
10
65
1,5
0,30
ВПК ГОСТО-2111
660
440
10
10
65
1,50
0,30
ВПК ГОСТО-2112
660
440
10
10
65
1,50
0,30

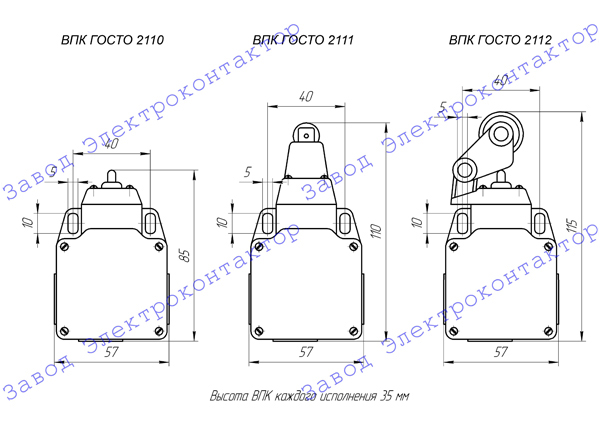

Внешний вид, габаритные, установочные и присоединительные размеры ВПК (габарит 1):

нешний вид, габаритные, установочные и присоединительные размеры ВПК

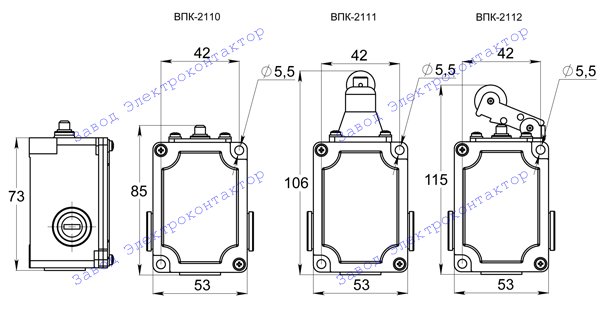

Внешний вид, габаритные, установочные и присоединительные размеры ВПК (габарит 2):

Внешний вид, габаритные, установочные и присоединительные размеры ВПК

ПЕРЕЙТИ В КАТАЛОГ





На сайте представлена краткая справочная информация.
Дополнительную техническую информацию можно получить по запросу с Вашей заявкой.
