Электромагниты ЭД. Техническое описание.

Однофазные длинноходовые электромагниты переменного тока серии ЭД служат для управления механизмами и устройствами (гидравлическими, пневматическими и др.) дистанционным способом.

Маркировка и расшифровка электромагнита ЭД-Х1Х2Х3Х4 Х5:

• ЭД - электромагнит длинноходовой,
• Х1 - габарит, указывающий на размер магнитопровода (10,11),
• Х2 - способ воздействия на исполнительный механизм (где "1"- тянущий, "2"- толкающий),
• Х3 - режим работы магнита (где "0"- ПВ 40%,100%, "1"- ПВ15%),
• Х4 - степень защиты (где "1"- IP30, "2"- IP20),
• Х5 - климатическое исполнение и категория размещения.

Тех. параметры электромагнитов типа ЭД приведены в таблице (по примеру магнита ЭД-10101):

Рабочим положением магнита ЭД в пространстве является вертикальное.

Эксплуатационные характеристики:
- диапазон рабочих температур: от -40° С до +40° С,
- пригодны к эксплуатации на высоте над уровнем моря до 2000 метров.

При этом условия окружающей среды должны быть взрывобезопасные, не содержащие пыли в количестве, способном нарушить работу эл. магнита, а также агрессивные газы и пары, концентрации которых способны привести к разрушению металлов и изоляции.

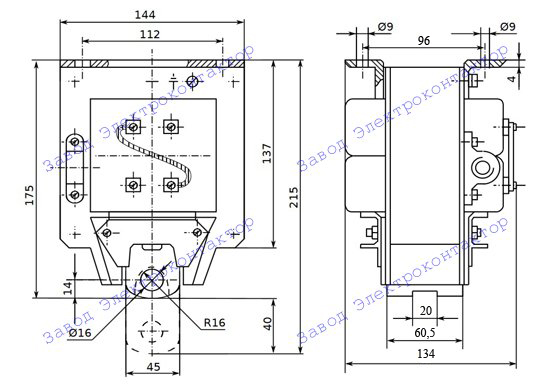

Внешний вид и размеры магнита ЭД представлены на чертеже:
