Электромагнит ЭД-10101

Электромагнит ЭД-10101
Цена: 4534 руб. (с НДС)
Средняя: 5 (1 оценка)

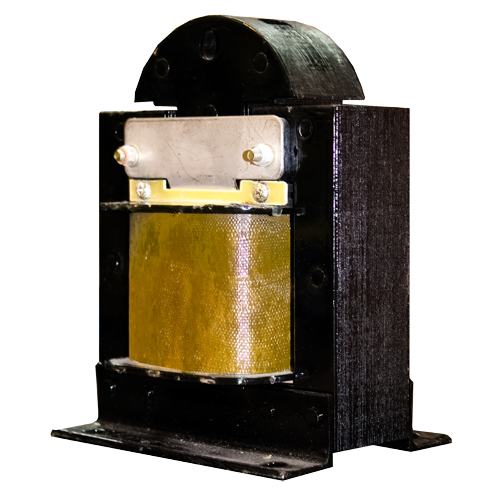

Однофазный тянущий электромагнит открытого исполнения с винтовыми зажимами ЭД-10101 (ЭД10101).

Предназначение:
для осуществления управления дистанционным способом гидравлическими, пневматическими и другими механизмами.

Главная конструктивная особенность:
- конструктивно магнитопровод состоит из отдельных изолированных листов,
- магнитопроводы выполнены из ферримагнитного материала.

Рабочее положение магнита ЭД в пространстве должно быть вертикальным.

Маркировка и расшифровка электромагнита ЭД-10101 Х5:

  • ЭД - электромагнит длинноходовой,
  • 10 - размер магнитопровода,
  • 1 - тянущий,
  • 0 - ПВ 60%,
  • 1 - степень защиты IP30,
  • Х5 - климатическое исполнение и категория размещения.

Таблица характеристик магнитов ЭД-10101:

Наименование параметра
Значение
Номинальное усилие
160 Н
Количество фаз
1, однофазный
Номинальное напряжение
220В, 380В
ПВ
60 %
Исполнение
Тянущий
Диапазон рабочих температур
от минус 40°С до плюс 40°С
Высота над уровнем моря
до 2000 м

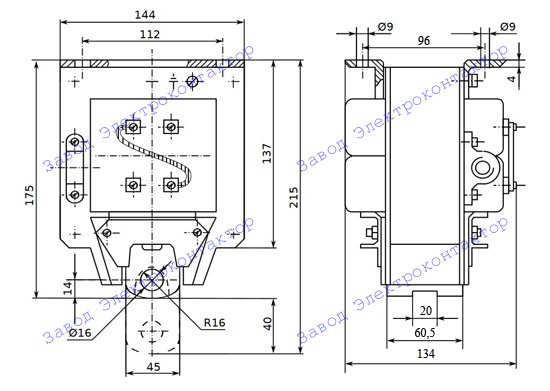

Чертеж и размеры ЭД-10101:
Чертеж и размеры ЭД-10101

Заметки:
Важно помнить, учитывать и соблюдать при монтаже и эксплуатации условия окружающей среды должны, которые должны быть взрывобезопасные, не содержащие пыли в количестве, способном нарушить работу эл. магнита, а также агрессивные газы и пары, концентрации которых способны привести к разрушению металлов и изоляции.
