Цена: 34900 руб. (с НДС)

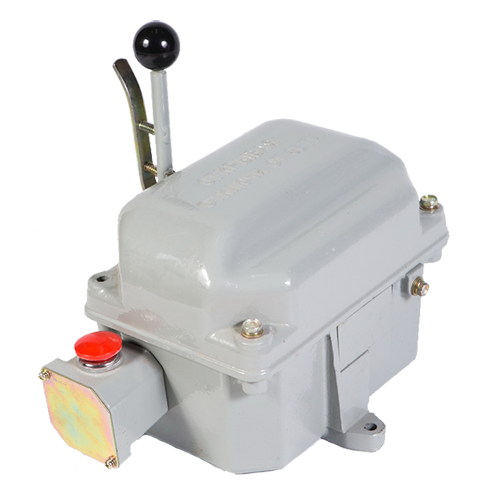

Командный аппарат ЭК-8203
ЭК8203 ручного типа управления применяется в цепях управления электроприводами.
Командоконтроллер имеет литой корпус закрытого типа и охлаждается образом, без применения дополнительных приспособлений и устройств.
Предназначение: служит для дистанционного управления аппаратами электротехнических устройств электроприводов (приводом подъема и напора) в экскаваторных установках и машинах.
При монтаже и эксплуатации командоаппарат может быть расположен в произвольном положении, удобном для оперирования.
Маркировка и расшифровка командоконтроллера ЭК-8203 У2:
- ЭК - экскаваторный командоконтроллер,
- 8 - серия по конструктивному исполнению,
- 2 - шесть кулачковых элементов,
- 0 - ручной тип привода,
- 3 - порядковый номер по таблице включений,
- У2 – климатическое исполнение и категория размещения.
Технические параметры:
|
Наименование параметра
|
Значение
|
|
Номинальный ток
|
10 А
|
|
Включаемый ток при переменном напряжении до 500 В
|
50 А
|
|
Включаемый ток при постоянном напряжении до 440 В
|
25 А
|
|
Отключаемый ток при переменном напряжении до 500В
|
16 А
|
|
Напряжение постоянного тока
|
400 В
|
|
Напряжение переменного тока
|
500 В
|
|
Частота (переменного тока)
|
50-60 Гц
|
|
Количество эл. цепей
|
6
|
|
Максимальное число положений эл. цепей
|
4-0-4
|
|
Режим работы
|
ПВ 40%
|
|
Степень защиты
|
IP20
(при условии, что отверстия для выводов закрыты) |
|
Группа условий эксплуатации по механическим факторам
|
М3
|
|
Климатическое исполнение
|
У2
|
|
Тип корпуса
|
Литой, закрытый
|
|
Тип охлаждения устройства
|
естественное
|
|
Вес
|
12 кг
|
Чертеж и размеры ЭК-8203:
Внимание!
Размещайте данное устройство в местах эксплуатации, защищеных от влаги (во избежание случаев замыкания эл. током).
