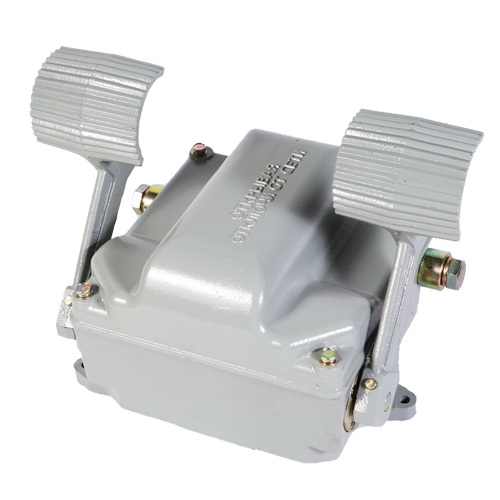

КОМАНДОАППАРАТ ЭК 8252
ЭК 8252 может также именоваться контроллером или командоконтроллером.
Данный аппарат производится в закрытом исполнении с ножным типом исполнения привода и рассчитан на эксплуатацию при напряжении до 440 Вольт постоянного тока и до 500 Вольт переменного тока, частотой 50 и 60 Герц.
Предназначение:
позволяет выполнять управляющие операции приводом поворота в экскаваторных установках и машинах (таких, как ЭКГ4, ЭКГ6, ЭКГ5, Э2503, Э2505, ЭШ10/70, ЭШ6/45 и пр.) дистанционным способом.
Особенности установки:
изделие необходимо устанавливать "лапами" вниз непосредственно в кабине машиниста, размещая в месте, которое будет обеспечено защитой от возможных случаев загрязнения веществами и жидкостями.
Состав, устройство, принцип действия:
комплект контакторных элементов, которые замыкаются и размыкаются при помощи кулачковых шайб, расположенных на валу контроллера, 2 взаимосвязанные педали управления приводом (осуществляющие переключения цепи управления), закрепленные на прочном корпусе. Имеющиеся 6 эл. цепей (контактных устройств) имеют наибольшее число положений 4-0-4.
Вал с шайбами, управляемый педалями, способен выполнять вращение в обе стороны (от нулевого положения педалей). При нажатии на одну из педалей, другая возвращается в исходное положение. Именно в момент воздействия ногой на одну из педалей аппарата происходит переключение эл. цепей.
Маркировка ЭК-8252 Х1 расшифровывается так:
- ЭК - экскаваторный командоаппарат,
- 8 - серия конструктивного исполнения,
- 2 - шесть кулачковых элементов,
- 5 - ножной тип привода,
- 2 - порядковый номер по таблице включений,
- Х1 - тип климатического исполнения и категория размещения.
Параметры технических характеристик ЭК-8252 представлены в таблице:
|
Наименование параметра
|
Значение
|
|
Номинальный ток
|
10 А
|
|
Включаемый ток при переменном напряжении до 500 В
|
50 А
|
|
Включаемый ток при постоянном напряжении до 440 В
|
25 А
|
|
Отключаемый ток при переменном напряжении до 500В
|
16 А
|
|
Напряжение постоянного тока
|
400 В
|
|
Напряжение переменного тока
|
500 В
|
|
Частота (переменного тока)
|
50-60 Гц
|
|
Количество эл. цепей
|
6
|
|
Максимальное число положений эл. цепей
|
4-0-4
|
|
Режим работы
|
ПВ 40%
|
|
Степень защиты
|
IP20
(при условии, что отверстия для выводов закрыты) |
|
Группа условий эксплуатации по механическим факторам
|
М3
|
|
Климатическое исполнение
|
У2
|
|
Тип корпуса
|
Литой, закрытый
|
|
Тип охлаждения устройства
|
естественное
|
|
Вес
|
20 кг
|
Чертеж и размеры ЭК-8252:
Примечание:
линейка командоаппаратов группы ЭК-8250 представлена номенклатурными единицами ЭК-8252 и ЭК-8257 - это единственный тип командоконтроллеров, управлять которыми возможно только при помощи ног.
Данные по упаковке:
В коробке - 1шт
Объем - 0,06 м3
Вес брутто (коробка) - 20 кг
Вес нетто (коробка) - 18 кг
