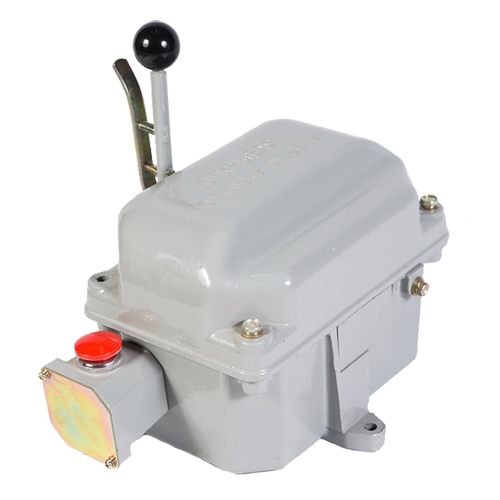

Экскаваторный командоконтроллер ЭК8209
ЭК-8209 осуществляет ручное управление аппаратами электротехнических устройств в цепях управления эл. приводами установок и машин экскаваторного типа дистанционным способом.
Конструктивно устроен в виде литого корпуса закрытого типа (с естественным охлаждением), внутри имеющим 6 электрических цепей, с ручным приводом, оснащенным рукояткой управления.
Рабочее эксплуатационное положение контроллера может быть произвольным, при этом размещение обязательно в местах, защищенных от влаги (что позволит избежать замыкание электрическим током).
Контроллеры ЭК многофункциональны и способны выполнять несколько функций:
- общее управление,
- регулировка тока в электропроводках,
- изменение направления проходящего тока в обмотке усилителя (что позволяет изменять направление и частоту вращения электродвигателя и приводимых механизмов).
Маркировка и расшифровка командоконтроллера ЭК-8209 У2:
- ЭК - экскаваторный командоконтроллер,
- 8 - серия по конструктивному исполнению,
- 2 - шесть кулачковых элементов,
- 0 - ручной тип привода,
- 9 - порядковый номер по таблице включений,
- У – климатическое исполнение,
- 2 - категория размещения.
Технические параметры:
|
Наименование параметра
|
Значение
|
|
Номинальный ток
|
10 А
|
|
Включаемый ток при переменном напряжении до 500 В
|
50 А
|
|
Включаемый ток при постоянном напряжении до 440 В
|
25 А
|
|
Отключаемый ток при переменном напряжении до 500В
|
16 А
|
|
Напряжение постоянного тока
|
400 В
|
|
Напряжение переменного тока
|
500 В
|
|
Частота (переменного тока)
|
50-60 Гц
|
|
Количество эл. цепей
|
6
|
|
Максимальное число положений эл. цепей
|
4-0-4
|
|
Режим работы
|
ПВ 40%
|
|
Степень защиты
|
IP20
(при условии, что отверстия для выводов закрыты) |
|
Группа условий эксплуатации по механическим факторам
|
М3
|
|
Климатическое исполнение
|
У2
|
|
Тип корпуса
|
Литой, закрытый
|
|
Тип охлаждения устройства
|
естественное
|
|
Вес
|
12 кг
|

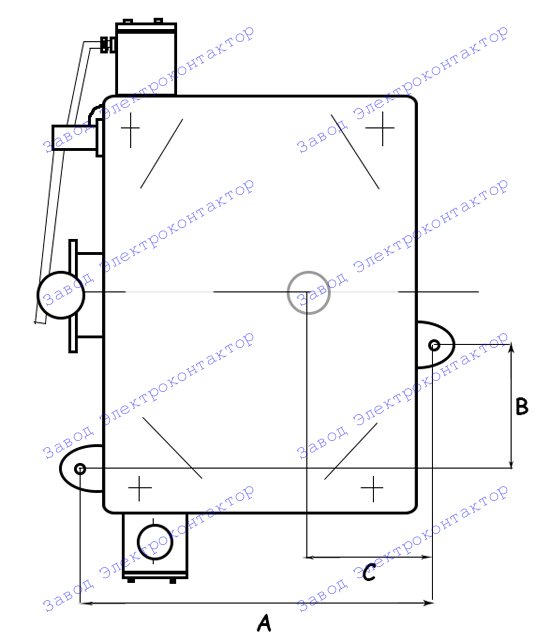

Чертеж и размеры ЭК-8209:
