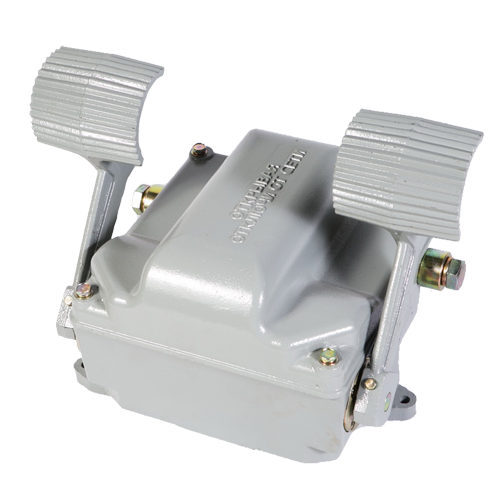

Командоконтроллер ЭК-8257

ЭК8257 - это устройство ножного управления, посредством которого производятся операции дистанционного управления аппаратами электротехнических устройств электроприводов установок экскаваторного типа. Контроллер данного исполнения управляет приводом поворота платформ экскаваторов.

Данного вида изделие может также именоваться как контроллер или командоаппарат, что не влияет на принципы устройства и работы изделия.

Закрытое исполнение изделия предполагает наличие высокопрочного защитного корпуса.

Устанавливается в кабину машиниста экскаватора, с соблюдением положения - "лапами" вниз. При помощи педалей происходит переключение цепей управления. Именно при нажатии ногой на одну из педалей аппарата происходит переключение эл. цепей. При том, что при нажатии на одну из педалей происходит возвращение другой в исходное положение.

Маркировка ЭК-8257 Х1 расшифровывается так:

  • ЭК - экскаваторный командоаппарат,
  • 8 - серия конструктивного исполнения,
  • 2 - шесть кулачковых элементов,
  • 5 - ножной тип привода,
  • 7 - порядковый номер по таблице включений,
  • Х1 - тип климатического исполнения и категория размещения.

Таблица технических характеристик ЭК-8257:

Наименование параметра
Значение
Номинальный ток
10 А
Включаемый ток при переменном напряжении до 500 В
50 А
Включаемый ток при постоянном напряжении до 440 В
25 А
Отключаемый ток при переменном напряжении до 500В
16 А
Напряжение постоянного тока
400 В
Напряжение переменного тока
500 В
Частота (переменного тока)
50-60 Гц
Количество эл. цепей
6
Максимальное число положений эл. цепей
4-0-4
Режим работы
ПВ 40%
Степень защиты
IP20
(при условии, что
отверстия для выводов закрыты)
Группа условий эксплуатации по механическим факторам
М3
Климатическое исполнение
У2
Тип корпуса
Литой, закрытый
Тип охлаждения устройства
естественное
Вес
20 кг

Чертеж и размеры ЭК-8257:
Чертеж и размеры ЭК-8257

Конструктивное устройство изделия включает:
- корпус,
- две взаимосвязанные педали управления приводом,
- шесть контактных устройств (наибольшее число положений 4-0-4),
- кулачковые шайбы,
- вал контроллера.
