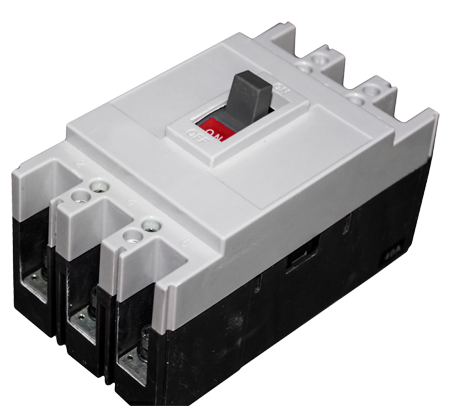

Рычажное (неврубное) коммутационное устройство ВН (тип 1) предназначены для коммуникации силовых электрических цепей переменного тока номинальным напряжением до 660 В номинальной частоты 50Гц и постоянного тока на номинальное напряжение до 440 В. Используются для установки в электрических схемах где необходимо обеспечить проведение тока от источника к потребителю
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ, УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Номинальные рабочие напряжения для главной цепи: переменного тока: постоянного тока: 380, 660 В 220, 440 В
- Условный тепловой ток на открытом воздухе (Jth): 40, 63, 80, 100, 160, 200, 250
- Номинальная частота переменного тока: 50 и 60 Гц
- Механическая износостойкость на токи 100 и 250 А: 25000 циклов "ВО"
- Механическая износостойкостьна ток 400 и 630А: 16000 циклов "ВО"
- Температура окружающего воздуха от минус 25 ℃ до плюс 40 ℃
- Высота над уровнем моря до 2000 м
- Относительная влажность не более 50 % при температуре окружающего воздуха 40℃ в месте установки, при более низкой температуре относительная влажность может быть выше. Например, при температуре 20 ℃ относительная влажность может быть 90 %. Во избежание выпадения конденсата на поверхности изделия вследствие перепадов температур следует принять специальные меры
- Степень загрязнения: III
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
- Коммутационное устройство ВН (тип 1) – Х
- Коммутационное устройство – тип;
- ВH – модель; Х – типоразмер;
ВНИМАНИЕ: Эксплуатация коммутационных устройств ВН должна производиться согласно «Правилам технической эксплуатации электроустановок потребителей» и «Правилам техники безопасности при эксплуатации электроустановок потребителей».
К монтажу оборудования допускается специально подготовленный электротехнический персонал предприятия, изучивший его конструкцию, правила эксплуатации и прошедший инструктаж по технике безопасности.
