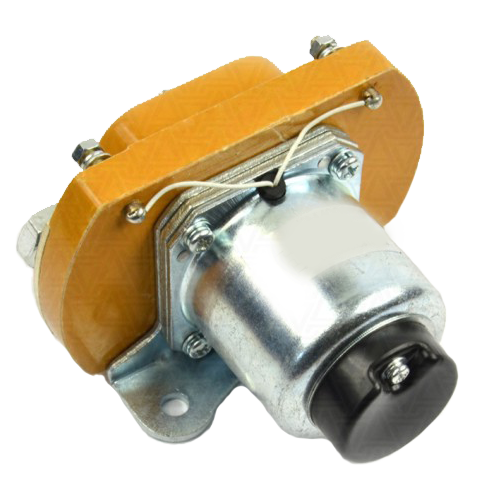

Сертификат: Контакторы - сертификатЭлектро-магнитный контактор постоянного тока марки КМ-400-Д-В является низковольтным двухпозиционным электрическим аппаратом, отличающимся малыми габаритами, служащим для оперирования (вкл. и откл.) дистанционным способом в электрических цепях управления постоянного тока.
Производитель: Завод "Электроконтактор".
Маркировка и значения обозначений КМ-400-Д-В:
Маркировка и значения обозначений КМ-400-Д-В:
КМ400 - серия - контактор малогабаритный,
Д - длительного режима работы,
В - влагостойкий.
В таблице приведены данные и значения технических параметров:
|
Наименование параметра
|
Значение
|
|
Номинальный ток нагрузки в цепи контактов
|
100А/400 А
|
|
Номинальное напряжение катушки
|
27 В
|
|
Диапазон изменения рабочего напряжения
|
24-30 В
|
|
Напряжение срабатывания:
- при включении - при выключении |
не более 18,9 В не более 8,1 В |
|
Номинальный ток катушки
|
0,4 А
|
|
Индуктивная нагрузка контактов
|
0,003 с
|
|
Номинальный ток в цепи вспомогательного вывода
|
не более 5 А
|
|
Сопротивление контактов
|
не более 30 мОм
|
|
Сопротивление изоляции
|
не менее 100 МОм
|
|
Механическая износостойкость
|
100 000 циклов
|
|
Коммутационная износостойкость
|
50 000 циклов
|
|
Диапазон рабочих температур
|
от -60оС до +50оС
|
|
Максимальная влажность воздуха
|
98% (при окр. t +40оС)
|
Преимущества:
- компактность устройства, характеризующаяся размерами малых габаритов (в сравнении с другими подобными устройствами),
- влагостойкое исполнение, позволяющее эксплуатировать изделие в условиях с макс. влажностью окр. воздуха до 98% (при t +40оС).
