Контактор КТК-1-20

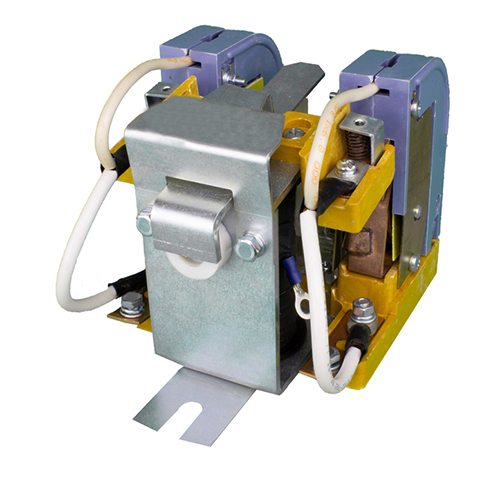

Контактор КТК 1-20 (применяется также маркировка КТП-121).
Структура условного обозначения контактора КТК-1-ХХ:
- КТК - контактор тяговый крановый;
- 1 - индекс, указывающий на габаритный размер, согласно приведенного ниже чертежа;
- ХХ - число фаз (где "20" - двухфазный).
Является контактором постоянного тока. Управляющая катушка может быть изготовлена на любое напряжение 24В-220В.
Комплектуется блок-контактом, содержащим 2з+2р дополнительных контакта. Материал контактных пар (подвижный+неподвижный) серебросодержащий, что значительно увеличивает срок службы контактора.
Изготавливаются на изолированном основании.
Технические характеристики контакторов КТК:
Наименование
|
Номинальный
ток, А |
Род
тока |
Номинальное
напряжение, В |
Число главных
контактов |
Вид
крепления |
КТК 1-20 25А
|
25
|
DC
|
до 440В
|
2
|
под болты
|
КТК 1-20 40А
|
40
|
DC
|
до 440В
|
2
|
под болты
|
КТК 1-20 50А
|
50
|
DC
|
до 440В
|
2
|
под болты
|
КТК 1-20 63А
|
63
|
DC
|
до 440В
|
2
|
под болты
|
КТК 1-20 80А
|
80
|
DC
|
до 440В
|
2
|
под болты
|
Внешний вид, габаритные, установочные и присоединительные размеры контакторов КТК:
