Электромагнитные контакторы серии КПВ-600 предназначены для включения и отключения электрических цепей в стационарных установках в основном для управления электродвигателями постоянного тока и применяются в качестве линейных контакторов, реверсирующих контакторов, контакторов ускорения и др.
Контакторы КПВ изготавливаются без плит и допускают установку как на изоляционных или металлических заземленных панелях, так и на рейках.
Контакторы КПВ пригодны для работы в продолжительном, прерывисто-продолжительном, кратковременном и повторно-кратковременном режимах. Допускают до 1200 включений в час.
Технические характеристики КПВ-604 (КПВ604):
|
Наименование параметра
|
Значение
|
|
Номинальное напряжение
|
220В
|
|
Номинальный ток
|
250А
|
|
Номинальное напряжение катушки управления (постоянного тока)
|
110В, 220В, Х*
|
|
Мощность катушки
|
50 Вт
|
|
Время срабатывания
- втягивания
- отпадания
|
0,28 сек
0,12 сек
|
|
Число полюсов
|
1
|
|
Количество главных контактов
|
1з
|
|
Количество дополнительных контактов
|
3 н.р. + 3 н.з.
|
|
Присоединение внешних проводников
|
переднее и заднее
|
|
Коммутационная износостойкость
|
0,2 млн. циклов ВО
|
|
Механическая износостойкость
|
10,0 млн. циклов ВО
|
|
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями
|
IР00
|
|
Климатическое исполнение
|
У3, УХЛ3
|
|
Режим работы
|
повторно- кратковременный ПВ 40%, ПВ 100%
|
|
Категории применения
|
ДС-3
|
Примечание:
- *Х - контакторы могут быть исполнены при других напряжениях втягивающих катушек по согласованию с производителем.
- По заказу контакторы комплектуются контактами с серебряными контактными площадками ( ПВ 100% ).
- Для работы в продолжительном режиме (не отключаясь в течение 8 и более часов) контакторы должны иметь контакты с контактными площадками из серебра. Не рекомендуется использовать контакты с серебряными вставками при режимах с частыми срабатываниями.

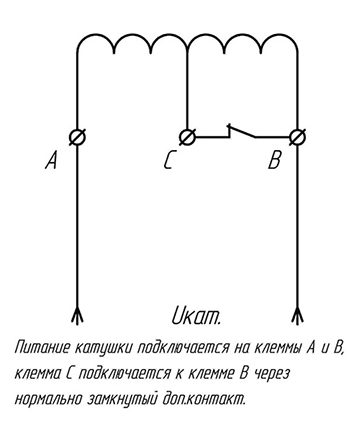

Схема подключения контактора КПВ (КТПВ)
Контактная группа контактора КПВ спроектирована таким образом, чтобы:
- подвижный контакт имел возможность поворачиваться в месте крепления («перекатывался» по стационарному контакту);
- исключались сильные вибрации в процессе включения (предварительное усилие развивает пружина);
- электрическая дуга под силами магнитного поля смещалась на дугогасительные контакты (специальные «рога»).

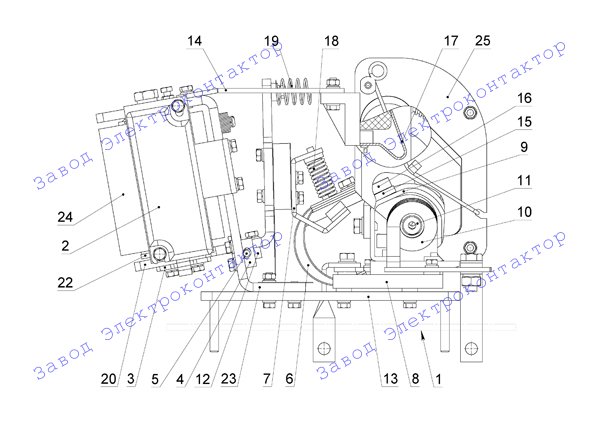

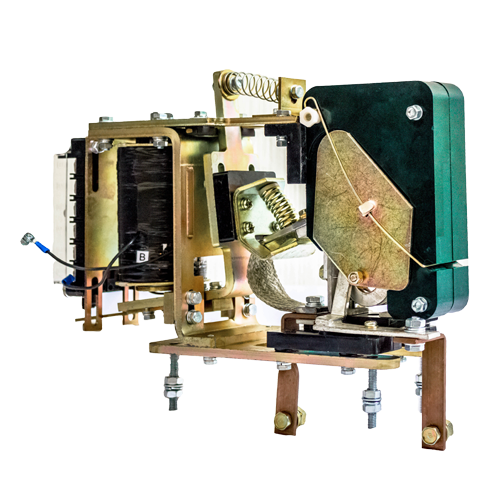

Внешний вид, устройство контактора КПВ-604 (КПВ604):
1 - панель; 2 - блок-контакты; 3 - нажимная пластина; 4 - призмы; 5 - ось; 6 - гибкое соединение; 7, 9, 21 - скобы; 8 - пластмассовая колодка (основание); 10 - дугогасительная катушка; 11 - сердечник; 12 - призма якоря; 13 - пластина основания; 14 - пластина; 15 - неподвижный контакт; 16 - подвижной контакт, 17 - дугогасительный рог; 18 - притирающая пружина; 19 - возвратная пружина; 20 - якорь; 22 - сердечник; 23 - скоба магнитопровода; 24 - втягивающая катушка.
Габаритные, установочные и присоединительные размеры КПВ-604 (КПВ604):
Установка и монтаж:
Перед установкой и монтажом контактора необходимо:
- проверить соответствие основных технических данных условиям работы контактора;
- убедиться в отсутствии механических повреждений контактора;
- проверить затяжку винтовых соединений;
- проверить отсутствие затирания подвижных частей;
- присоединить провода к зажимам включающей катушки.
Контактор устанавливается в закрытом помещении на вертикальной плоскости. Допускается отклонение от вертикального положения не более чем на 5° в любую сторону. Место установки контактора должно быть защищено от попадания пыли, грязи, воды, масла, эмульсии и т.п. Включающая катушка при необходимости ее снятия без демонтажа контактора снимается в сторону или вниз, поэтому необходимо предусмотреть достаточное место.
