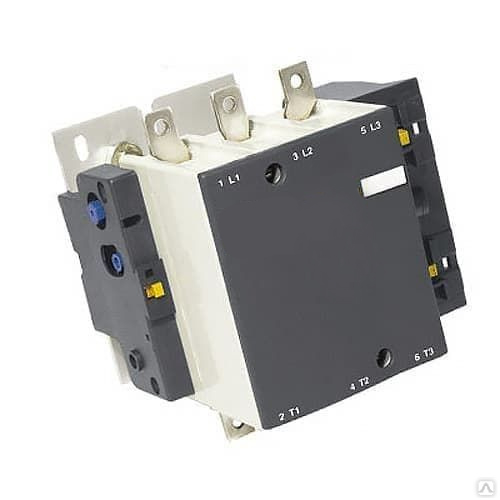

КТИ 5225 225А
Контакторы КТИ 5225 225А запускают и останавливают трехфазные электрические двигатели в электросетях с напряжением номинальным до 660В тока переменного.
Используются контакторы и для включения/отключения таких электроустановок, как нагревательные и установки освещения, разные индуктивные нагрузки. Применимы в насосах, вентиляторах, кран-балках, печах, системах АВР.
Технические характеристики
• Производство – г. Челябинск, ООО Завод Электроконтактор;
• Полюсов количество – 3;
• Цепь управления, напряжение питания – 230В;
• Напряжение управления, тип- переменный;
• Ток номинальный – 225А;
• Максимальная нагрузка кратковременная, доп.контакты – 100А;
• Вспомогательные цели, тип подключения – соединение винтовое;
• Напряжение изоляции – 600В;
• Количество нормально разомкнутых вспомогательных контактов – 1НО;
• Рабочие температуры – от +55 до -45С;
• Переменный ток, рабочее напряжение – 230/400/660В;
• Категория размещения – УХЛ3;
• Импульсное напряжение – 8 кВ;
• Тип крепления – на монтажную плату;
• Кратковременная максимальная нагрузка – 1800А;
• Защита по IP – 00;
• Ток условный короткого замыкания – 10000А;
Структура условного обозначения электромагнитных контакторов серии КТИ Х Х Х Х Х
Х
Габарит, Величина контактора по номинальному рабочему току, Ie для категории применения АС-1* При ПВ** 100%
5– 115, 150, 185, 225, 265, 330 А
ХХХ
Номинальный рабочий ток, Ie для категории применения АС-1* При ПВ** 100%
– 115, 150, 185, 225, 265, 330 А
– 400, 500 А
– 630 А
Х
Исполнение контактора
Нет цифры – не реверсивный
3 – реверсивный
Габаритные размеры
